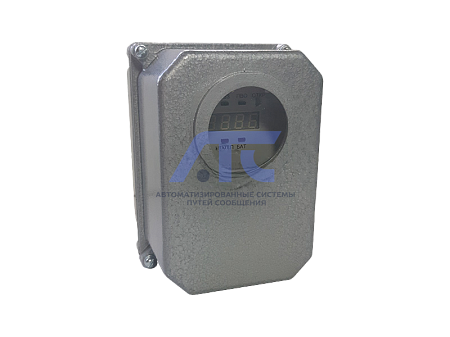

Механизм сигнализации положения МСП-1М

Механизм сигнализации положения МСП-1М

предназначен для преобразования числа оборотов вала в пропорциональный унифицированный электрический сигнал постоянного тока по ГОСТ 26.011, сигнализации промежуточных и блокирования крайних положений выходного вала исполнительного механизма (регулирующего устройства), а также местного указания текущего положения выходного вала исполнительного механизма.

Для реализации всех указанных функций в механизме установлен цифровой датчик БДЦ-2.

Механизмы являются комплектующим изделием Государственной системы промышленных приборов и средств автоматизации (ГСП) в системах автоматического регулирования технологическими процессами (АСУ ТП) в соответствии с командными сигналами автоматических и управляющих устройств.

Устанавливаются в технологическом оборудовании и регулирующей арматуре со встроенным электрическим приводом, имеющем многооборотный характер исполняемой функции.

Механизмы МСП-1М заменяют весь ряд выпускаемых механизмов МСП-1, имеющих в своём составе механический редуктор, который определяет диапазон входного сигнала. В механизме МСП-1М механический редуктор отсутствует.

Выполняются в климатическом исполнении У2, Т2 и имеют степень защиты IP54 категории оболочки 2 по ГОСТ 14254.

Условия эксплуатации

Условия эксплуатации	Исполнение
	У2	Т2
Температура окружающего воздуха, °С	-40...+50	-10...+50
Относительная влажность воздуха, %	30...95	30...98
при температуре, °С	до 35	до 35
Частота вибрации, Гц	5...120	5...120
амплитуда вибросмещения, мм (до f перехода)	0,15	0,15
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m	до 400	до 400

Технические характеристики

• диапазон входного сигнала - 1... до 1000 об. (устанавливается программно);
• скорость вращения входного вала - до 160 об/мин;
• диапазон выходного сигнала - 4...20 мА постоянного тока;
• погрешность преобразования входного сигнала не более ±1,5%;
• гистерезис выходного сигнала не более 1%;
• цифровая местная индикация положения выходного органа исполнительного механизма (регулирующего устройства) в процентах от диапазона входного сигнала;
• самоконтроль работоспособности электрической схемы и выдача сигнала «Неисправность»;
• индикация направления вращения выходного вала исполнительного (регулирующего) механизма (больше/меньше);
• формирование дискретных сигналов при достижении виртуальных (запрограммированных) промежуточных или конечных «открыто/закрыто» положений (уставки) выходного вала исполнительного механизма (устройства) - контакты реле до 1 А при =48 В или 0,2 А при ∼220 В (не более 60 Вт);
• электрическое питание 24 В постоянного тока или 220 В переменного тока (исполнение);
• потребляемая мощность не более 5 Вт;
• масса 2,8 кг;
• габаритные размеры (128х178х228) мм.

Датчик БДЦ-2 имеет четырёхразрядный цифровой дисплей.

Диапазон входного сигнала настраивается программно. Начало отсчёта входного сигнала фиксируется кнопкой. Промежуточные и конечные положения выходного вала исполнительного механизма (регулирующего устройства) устанавливаются в виде дискретных уставок, которые отслеживают текущий выходной токовый сигнал. Уставки записываются программно в энергонезависимой памяти.

Функцию промежуточных сигналов можно использовать в качестве моментных выключателей (переключается программно).

Настройка всех параметров осуществляется четырёхкнопочной клавиатурой на датчике БДЦ-2. Это значительно упрощает настройку и точность установки положения выходного вала исполнительного механизма простым нажатием кнопки.

Механизм изготавливается в восьми исполнениях:

Условное обозначение	Полный ход входного вала, обороты	Питание, В	Расположение дисплея	Наличие соединительного фланца
МСП-1М-1-1	От 0 до 1000	=24	сверху	+
МСП-1М-1-2			сбоку	+
МСП-1М-1-3			сверху	-
МСП-1М-1-4			сбоку	-
МСП-1М-2-1		∼220	сверху	+
МСП-1М-2-2			сбоку	+
МСП-1М-2-3			сверху	-
МСП-1М-2-4			сбоку	-

Примечание. Значение полного хода входного сигнала настраивается программно в диапазоне от 0 до 1000 оборотов. Минимальный входной сигнал – 1 оборот.

Подключение внешних электрических цепей производится через разъём РП10-30.

Монтаж

Крепление механизма сигнализации положения МСП-1М к исполнительному механизму (регулирующему устройству) производится четырьмя болтами М8 на посадочный центрирующий диаметр 32 мм.
