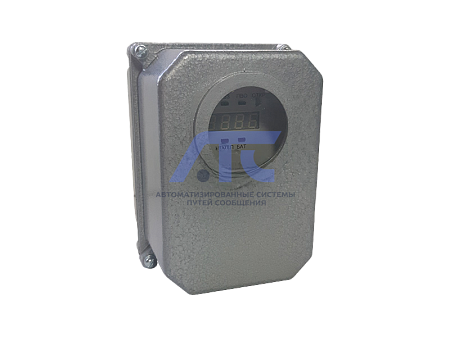

Механизм сигнализации положения МСП-1Э многооборотный

Механизм сигнализации положения МСП-1Э многооборотный

предназначен для преобразования числа оборотов входного вала в пропорциональный унифицированный электрический сигнал постоянного тока по ГОСТ 26.011, сигнализации промежуточных и блокирования крайних положений выходного органа исполнительного механизма (регулирующего устройства), а также местного и дистанционного указания текущего положения выходного органа исполнительного механизма.

Механизмы устанавливаются в многооборотных электрических приводах (ЭП) технологического оборудования и регулирующей (запорной) арматуры трубопроводов, шиберов, задвижек и т.д., а также в других устройствах, имеющих многооборотный характер исполняемой функции.

Механизмы МСП-1Э функционально заменяют весь ряд выпускаемых механизмов МСП-1, выключатели путевые ВП-4М, имеющие в своем составе неперестраиваемый механический редуктор, который определяет диапазон входного сигнала, а также сигнализаторы конечных положений ВПЭ-3м/бм и др. аналоги. В механизмах МСП-1Э отсутствует механический редуктор и расширены выполняемые функции.

Функции

Механизм выполняет следующие функции:

• выдаёт токовый аналоговый и цифровой сигналы положения выходного органа;
• имеет местный дисплей указания положения выходного органа, 0-99%;
• реверс направления изменения выходного сигнала;
• выдаёт дискретный и цифровой сигналы состояния конечных и промежуточных выключателей КВО, КВЗ, ПВО, ПВЗ;
• выдаёт дискретный и цифровой сигнал превышения момента усилия на исполнительном органе (МВО, МВЗ);
• выдаёт аналоговый сигнал температуры электродвигателя электропривода;
• самоконтроль работоспособности электрической схемы и выдача дискретного и цифрового сигналов «Неисправность» при отказе электрической схемы с выводом на дисплей кодов причин неисправностей;
• выдаёт цифровой сигнал задания положения выходного органа;
• выдаёт цифровой сигнал управления внешним пускателем (в режиме позиционера).

На механизме имеется световая индикация:

• наличия основного питания;
• состояния внутренней батареи;
• значение выходного сигнала в процентах (на дисплее);
• состояние концевых и моментных выключателей;
• сигнала «Неисправность»;
• вращение входного вала на «Открытие» или «Закрытие»;
• достижения уставок «Открыто» или «Закрыто»;
• заклинивание арматуры (срабатывание моментных выключателей).

Механизм позволяет по сигналам КВО, КВЗ, ПВО, ПВЗ, МВО,МВЗ осуществлять автоматическую остановку электрического привода в крайних и промежуточных положениях исполнительного органа, а также при превышении допустимого момента.

Условия эксплуатации

• Температура окружающего воздуха, °С: -40...+50;
• Относительная влажность воздуха, %: 30...95;
• При температуре, °С: до 35;
• Частота вибрации, Гц: 5...120;
• Амплитуда вибросмещения, мм (до f перехода): 0,15;
• Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m: до 400.

Технические характеристики

• диапазон входного сигнала - 1...до 1000 об. (устанавливается программно);
• скорость вращения входного вала - до 160 об/мин;
• диапазон токового выходного сигнала - 4...20 мА постоянного тока;
• погрешность преобразования входного сигнала не более ±1,0%;
• гистерезис выходного сигнала не более 0,5%;
• цифровая местная индикация положения выходного органа исполнительного механизма (регулирующего устройства) в процентах от установленного диапазона входного сигнала;
• нагрузочная способность контактов реле (дискретные сигналы) - 1 А при =48 В или 0,2 А при ~220 В (не более 60 Вт);
• напряжение питания 220 В 50 Гц или =24 В (исполнение);
• потребляемая мощность не более 5 Вт;
• масса не более 1,6 кг;
• габаритные размеры - 140х145х135 мм.

Механизмы выполняются в климатическом исполнении У2, Т2 и имеют степень защиты IP54 категории оболочки 2 по ГОСТ 14254.

Диапазон входного сигнала настраивается программно. Начало отсчёта диапазона входного сигнала фиксируется кнопкой. Промежуточные и конечные положения выходного вала исполнительного механизма (регулирующего устройства) устанавливаются в виде дискретных уставок, которые отслеживают текущий выходной токовый сигнал. Уставки записываются программно в энергонезависимой памяти.

Функцию промежуточных сигналов можно использовать в качестве моментных выключателей (переключается программно). Настройка всех параметров осуществляется четырёхкнопочной клавиатурой на панели дисплея. Это значительно упрощает настройку и точность установки положения выходного вала исполнительного механизма простым нажатием кнопки.

Монтаж

Крепление механизма сигнализации положения МСП-1Э к исполнительному механизму (регулирующему устройству) производится четырьмя болтами М8 на посадочный центрирующий диаметр 32 мм.
