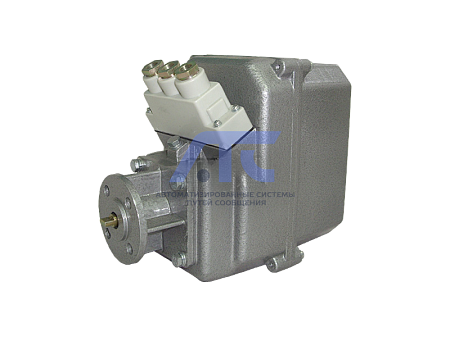

Механизм сигнализации положения МСП-1, МСП-1И

Механизм сигнализации положения МСП-1, МСП-1И

предназначен для преобразования числа оборотов входного вала в пропорциональный унифицированный электрический сигнал постоянного тока по ГОСТ 26.011 (кроме МСП-1И), сигнализации промежуточных и блокирования крайних положений выходного вала исполнительного механизма (регулирующего устройства), а также местного указания текущего положения исполнительного механизма.

Механизм сигнализации МСП-1И выполнен с индуктивным датчиком (блок датчика БД-10И выдаёт только индуктивный сигнал, например, для блока усилителя БУ-30М).

Механизмы сигнализации положения МСП-94-УД предназначены для преобразования числа оборотов входного вала в пропорциональный унифицированный электрический сигнал постоянного тока по ГОСТ 26.011, сигнализации промежуточных и блокирования крайних положений выходного вала исполнительного механизма (регулирующего устройства), а также местного управления и указания текущего положения исполнительного механизма.

Механизмы являются комплектующим изделием Государственной системы промышленных приборов и средств автоматизации (ГСП) в системах автоматического регулирования технологическими процессами (АСУ ТП) в соответствии с командными сигналами автоматических и управляющих устройств.

Механизмы устанавливаются в многооборотных исполнительных механизмах типа МЭМ ГОСТ 7192 и другом технологическом оборудовании и регулирующей арматуре со встроенным электрическим приводом, имеющим многооборотный характер исполняемой функции.

Механизмы имеют климатическое исполнение У2, Т2 и степень защиты IP54 категории оболочки 2 по ГОСТ 14254.

Механизмы не предназначены для работы в средах, содержащих агрессивные пары, газы и вещества, вызывающие разрушения покрытий, изоляции и материалов и во взрывоопасных средах.

Условия эксплуатации

Условия эксплуатации	Исполнение
	У2	T2
Температура, °С	-30...+60	-10...+60
Относительная влажность, %	30...95	30...98
при температуре, °С	до 35	до 35
Частота вибрации, Гц	до 25	до 25
амплитуда вибросмещения, мм	до 0,1	до 0,1
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m	до 400	до 400

Технические данные

• Входной сигнал - число оборотов входного вала (диапазоны по исполнениям: 0,63; 7,5; 18,8; 730 оборотов).
• Скорость вращения входного вала до 160 об/мин.
• Преобразование входного сигнала в пропорциональный выходной унифицированный электрический сигнал постоянного тока 0...5, 0...20, 4...20 мА (Rн < 2,5 и 0,5 кОм).
• Амплитуда пульсации выходного сигнала не более 1%.
• Погрешность преобразования входного сигнала не более 2,5%.
• Гистерезис выходного сигнала не более 1,4% от диапазона входного сигнала.
• Регулировка начального и конечного значений диапазона выходного сигнала до 50% от диапазона изменения выходного сигнала.
• Дифференциальный ход микропереключателей (Д703, Д713 или ВК-6) не более 4%.
• Коммутационный ток микропереключателей промежуточных и крайних положений (2 + 2) шт. – от 20 мА до 1 А при =24...48 В; от 20 до 500 мА при ~220 В 50 Гц.
• Длина линия связи между блоком датчика и нагрузкой не более 100 м.
• Напряжение питания блока питания БП-20 (БП-20МА) для установленных датчиков ~220 (230, 240) В 50 или 60 Гц.
• Потребляемая мощность совместно с блоком питания не более 9 ВА.
• Масса 3,4 кг.

Значению полного хода входного вала соответствует поворот профильного кулачка датчика механизма на 225° (профиль 0-225°). Имеется возможность уменьшения полного хода входного вала в 2,5 раза с сохранением максимального значения выходного сигнала (работа на профиле 0-90°). Резисторы «0%» и «100%» на согласующем устройстве блока датчика позволяют настроить диапазон выходного сигнала в более узком диапазоне входного сигнала.

Настройка сигнализации промежуточных и блокирования крайних положений выходного органа исполнительного механизма (регулирующего устройства) производится регулировкой воздействующих на микровыключатели кулачков на валу блока датчика в механизме сигнализации.

Монтаж

Крепление механизма сигнализации положения МСП-1 и МСП-1И к исполнительному механизму (регулирующему устройству) производиться четырьмя болтами М8 на посадочный центрирующий диаметр 32 мм. Механизмы должны быть защищены от прямого воздействия солнечной радиации и атмосферных осадков.

Габаритные и установочные размеры

128х178х228 мм.
