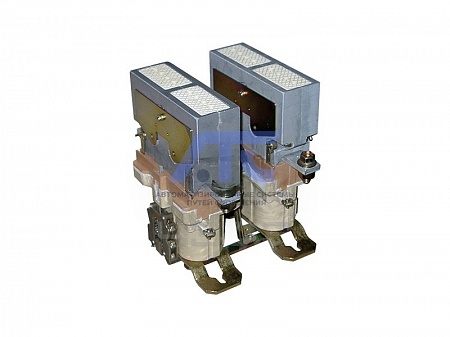

Контактор МК5-10Р

Контактор МК5-10Р реверсивный с мехблокировкой ТУ16-88 ИГФР.644513.004 ТУ

предназначен для работы в силовых электрических цепях подвижного состава и общепромышленных стационарных установок с номинальным напряжением 220В постоянного тока.

Контакторы выполняются с универсальным (передним и задним) присоединением проводников и допускают установку на изоляционных, металлических заземленных панелях и на рейках.

Контакторы пригодны для работы в продолжительном, прерывисто-продолжительном, повторно-кратковременном и кратковременном режимах работы.

Технические данные

Параметр	Значение
Исполнение главных контактов:	2 «З»
Номинальный ток контакторов, А	250
Номинальное напряжение цепи управления, В:
- постоянного тока	24, 27, 50, 75, 110, 220
- переменного тока	127, 220, 380
Номинальный ток контактов вспомогательной цепи, А	10
Исполнение контактов вспомогательной цепи	2 «З»+2 «Р», 3 «З»+1 «Р», 1 «З»+3 «Р»
Номинальное напряжение вспомогательной цепи, В:
- постоянного тока	от 24 до 220
Потребляемая мощность включающих катушек при 20°С, Вт, не более	75
Категория применения контакторов:
- постоянного тока	ДС-2, допускается в ДС-3, ДС-5
Коммутационная износостойкость контактов главной цепи, млн. циклов ВО, не менее
- ДС-2	1 (Iнр=160А); 0,5 (Iнр=250А)
- ДС-3, ДС-5	0,3
Механическая износостойкость, млн. циклов ВО, не менее	5
Допустимая частота включений контактора, ВО в час	до 1 200
Режим работы	прерывисто-продолжительный, продолжительный, повторно-кратковременный (ПВ 40%), кратковременный
Рабочее положение	вертикальное
Климатическое исполнение	У3, УХЛ3, Т3
Степень защиты	IP00
