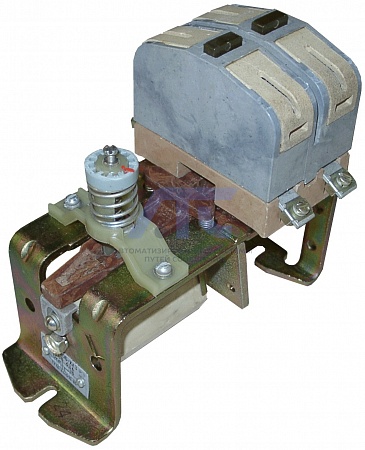

Контакторы постоянного тока МК2-20Б
Контакторы постоянного тока МК2-20Б ТУ16-644.010-85
предназначены для дистанционного включения электромагнитных приводов высоковольтных выключателей.
Основные параметры
Контакторы обеспеч...
Подробности
Контакторы постоянного тока МК2-20Б ТУ16-644.010-85
предназначены для дистанционного включения электромагнитных приводов высоковольтных выключателей.Основные параметры
Контакторы обеспечивают трехкратное включение и отключение с интервалом 5 с токов:
|
Коммутируемый ток, А |
Номинальное напряжение, В |
Постоянная времени, мс |
Коммутационная износостойкость, циклов ВО, не менее |
|---|---|---|---|
| Iн | 220 | 50 | 400 000 |
| 2 Iн | 220 | 50 | 10 000 |
| 4 Iн | 220 | 150 | 5 000 |
| 6 Iн | 220 | 200 | 2 000 |
| 8 Iн | 110 | 200 | 2 000 |
| 8 Iн | 220 | 200 | 1 000 |
Контакторы пригодны для работы только при кратковременном режиме с общей длительностью пребывания втягивающей катушки под током не более 15 с.
Контактор изготавливается без контактов вспомогательной цепи.
Контакторы пригодны для монтажа как на изоляционной, так и на металлической заземленной плите либо на рейках.
Технические данные
| Параметр | Значение |
|---|---|
| Номинальный ток главной цепи, А | 63 |
| Исполнение главных контактов | 2 «З» |
| Номинальное напряжение главной цепи постоянного тока, В: | до 220 |
| Номинальное напряжение цепи управления постоянного тока, В: | 48, 110, 220 |
| Собственное время срабатывания, с, не более: | |
| - при втягивании | 0,08 |
| - при отпадании | 0,03 |
| Потребляемая мощность, Вт, не более | 260 |
|
Механическая износостойкость контакторов, млн. циклов ВО, не менее: |
0,63 |
| Режим работы | кратковременный |
| Присоединение внешних проводников | универсальное |
| Масса, кг, не более | 3,0 |
| Степень защиты | IP00 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У3, Т3, УХЛ3 |
Типоисполнения контакторов МК2-20Б
|
Номинальное напряжение цепи управления (катушки), В |
Номинальный ток катушки, А |
Допустимое отклонение номинального тока при холодной катушке |
Ток отпадания якоря, А, не менее |
|---|---|---|---|
| 110 | 2 |
+25% -15% |
0,3 |
| 220 | 1 |
+25% -15% |
0,15 |
| 48 | 4,5 |
+25% -15% |
0,7 |
-
