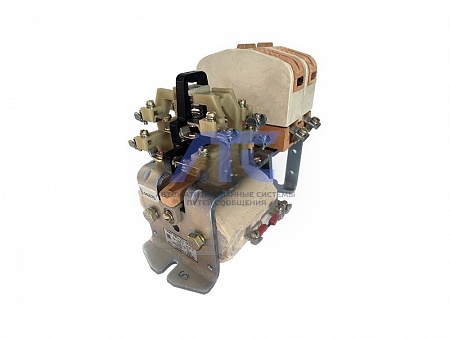

Контактор МК2-20У3А

Контактор МК2-20У3А

предназначен для работы в силовых электрических цепях и цепях управления постоянного тока при напряжении до 380В переменного тока 50, 60 Гц общепромышленных установок, а также для коммутирования электрических цепей тепловозов и электровозов на напряжение 220В постоянного тока.

Контакторы МК2-20 могут применяться при работе в силовых цепях постоянного тока при напряжении 440В как однополюсные аппараты, при этом главные контакты должны быть соединены последовательно.

Контакторы МК2-20 могут применяться при работе в силовых цепях переменного тока при напряжении 500 В частоты 50 и 60 Гц при снижении номинального рабочего тока.

Технические данные

Конструкция контактов вспомогательной цепи допускает преобразование замыкающих контактов в размыкающие и наоборот. При этом число размыкающих контактов должно быть не более 50% от общего числа контактов вспомогательной цепи.

Два однотипных контактора с замыкающими главными контактами, расположенные рядом, допускают установку механической блокировки.

Контакторы допускают установку как на изоляционных или металлических заземленных панелях, так и на рейках.

Параметр	Значение
Номинальный ток главной цепи, А	20, 40, 63, 100, 160
Номинальное напряжение главной цепи, В:
- постоянного тока	до 220
- переменного тока	до 380
Номинальное напряжение цепи управления, В:
- постоянного тока	24 (27), 48 (50), 75, 110, 220
- переменного тока (питание через выпрямительный блок)	110, 220
Номинальный длительный ток вспомогательных контактов, А	10
Число и исполнение вспомогательных контактов	2 «З»+2 «Р», допускают перестановку в 3 «З»+1 «Р» или 4 «З»
Номинальное напряжение контактов вспомогательной цепи, В:
- постоянного тока	от 110 до 220
- переменного тока	от 110 до 660
Категория применения	ДС-2, ДС-4, АС-3, АС-4, допускается в ДС-3, ДС-5
Коммутационная износостойкость контактов главной цепи, млн. циклов:
- ДС-2	2,5
- ДС-3, ДС-5	0,4
- ДС-4	2,5
- АС-3	2,5
- АС-4	0,4
Механическая износостойкость контакторов, млн. циклов ВО, не менее:
на номинальные токи 40, 63А	16
на номинальные токи 100, 160А	10
Степень защиты	IP00
Режим работы	продолжительный, прерывисто-продолжительный, повторно-кратковременный, кратковременный
Присоединение внешних проводников	универсальное
Потребляемая мощность, Вт, не более	45
Климатическое исполнение и категория размещения по ГОСТ 15150-69	У3, Т3, УХЛ3

Типоисполнения

Тип контактора	Напряжение цепи управления, B	Номинальный ток, А	Число и исполнение контактов		Масса, кг, не более	Габаритные размеры, мм, макс
			главных	вспомогательных
МК2-20У3А *****	48 (50)	63	2 «З»	2«З», 2 «Р»	3,95	140х197х176

***** Для электровозов.
