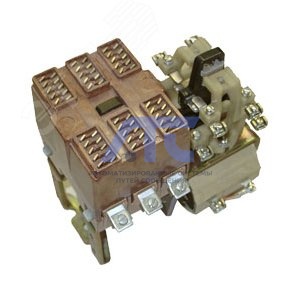

Контактор МК2-11А
Контактор МК2-11А
предназначен для работы в силовых электрических цепях и цепях управления постоянного тока при напряжении до 220В постоянного тока, а также для коммутирования электрических цеп...
Подробности
Контактор МК2-11А
предназначен для работы в силовых электрических цепях и цепях управления постоянного тока при напряжении до 220В постоянного тока, а также для коммутирования электрических цепей тепловозов и электровозов на напряжение 220В постоянного тока.Технические данные
Конструкция контактов вспомогательной цепи допускает преобразование замыкающих контактов в размыкающие и наоборот. При этом число размыкающих контактов должно быть не более 50% от общего числа контактов вспомогательной цепи.
Два однотипных контактора с замыкающими главными контактами, расположенные рядом, допускают установку механической блокировки.
Контакторы допускают установку как на изоляционных или металлических заземленных панелях, так и на рейках.
| Параметр | Значение |
|---|---|
| Номинальный ток главной цепи, А | 20, 40, 63, 100, 160 |
| Номинальное напряжение главной цепи, В: | |
| - постоянного тока | до 220 |
| - переменного тока | до 380 |
| Номинальное напряжение цепи управления, В: | |
| - постоянного тока | 24 (27), 48 (50), 75, 110, 220 |
| - переменного тока (питание через выпрямительный блок) | 110, 220 |
| Номинальный длительный ток вспомогательных контактов, А | 10 |
| Число и исполнение вспомогательных контактов |
2 «З»+2 «Р», допускают перестановку в 3 «З»+1 «Р» или 4 «З» |
| Номинальное напряжение контактов вспомогательной цепи, В: | |
| - постоянного тока | от 110 до 220 |
| - переменного тока | от 110 до 660 |
| Категория применения | ДС-2, ДС-4, АС-3, АС-4, допускается в ДС-3, ДС-5 |
| Коммутационная износостойкость контактов главной цепи, млн. циклов: | |
| - ДС-2 | 2,5 |
| - ДС-3, ДС-5 | 0,4 |
| - ДС-4 | 2,5 |
| - АС-3 | 2,5 |
| - АС-4 | 0,4 |
| Механическая износостойкость контакторов, млн. циклов ВО, не менее: | |
| на номинальные токи 40, 63А | 16 |
| на номинальные токи 100, 160А | 10 |
| Степень защиты | IP00 |
| Режим работы |
продолжительный, прерывисто-продолжительный, повторно-кратковременный, кратковременный |
| Присоединение внешних проводников | универсальное |
| Потребляемая мощность, Вт, не более | 45 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У3, Т3, УХЛ3 |
Типоисполнения
|
Тип контактора |
Напряжение цепи управления, B |
Номинальный ток, А |
Число и исполнение контактов |
Масса, кг, не более |
Габаритные размеры, мм, макс |
|
|---|---|---|---|---|---|---|
| главных | вспомогательных | |||||
| МК2-11А | 110, 220, 24 (27), 48 (50), 75 | 63 | 1 «З», 1 «Р» | 2«З», 2 «Р» | 4,05 | 140х204х172 |
| МК2-11А * | 110, 220, 24 (27), 48 (50), 75 | 63 | 1 «З», 1 «Р» | 2«З», 2 «Р» | 4,05 | 140х204х172 |
* Для подвижных составов.
-
