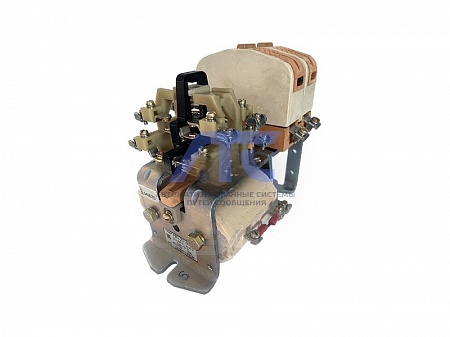

Контактор МК1-22Б

Контактор МК1-22Б

предназначен для работы в силовых электрических цепях и цепях управления постоянного тока при напряжении до 220 В постоянного тока, а также для коммутирования электрических цепей тепловозов и электровозов на напряжение 220В постоянного тока.

Контакторы МК1Б предназначены для неавтоматизированного электропривода, отличаются от контакторов МК1А коммутационной износостойкостью.

Технические данные

Коммутационная износостойкость контакторов МК1Б составляет не менее половинных значений коммутационной износостойкости соответствующих типоисполнений контакторов МК1А.

Конструкция контактов вспомогательной цепи допускает преобразование замыкающих контактов в размыкающие и наоборот. При этом число размыкающих контактов должно быть не более 50% от общего числа контактов вспомогательной цепи.

Два однотипных контактора с замыкающими главными контактами, расположенные рядом, допускают установку механической блокировки.

Контакторы допускают установку как на изоляционных или металлических заземленных панелях, так и на рейках.

Параметр	Значение
Номинальный ток главной цепи, А	20, 40, 63, 100, 160
Номинальное напряжение главной цепи, В:
- постоянного тока	до 220
- переменного тока	до 380
Номинальное напряжение цепи управления, В:
- постоянного тока	24 (27), 48 (50), 75, 110, 220
- переменного тока (питание через выпрямительный блок)	110, 220
Номинальный длительный ток вспомогательных контактов, А	10
Число и исполнение вспомогательных контактов	2 «З»+2 «Р», допускают перестановку в 3 «З»+1 «Р» или 4 «З»
Номинальное напряжение контактов вспомогательной цепи, В:
- постоянного тока	от 110 до 220
- переменного тока	от 110 до 660
Категория применения	ДС-2, ДС-4, допускается в ДС-3, ДС-5, АС-3, АС-4
Коммутационная износостойкость контактов главной цепи, млн. циклов:
- ДС-2	1,25
- АС-3	1,25
Механическая износостойкость контакторов, млн. циклов ВО, не менее:
на номинальные токи 40, 63А	16
на номинальные токи 100, 160А	10
Степень защиты	IP00
Режим работы	продолжительный, прерывисто-продолжительный, повторно-кратковременный, кратковременный
Присоединение внешних проводников	универсальное
Потребляемая мощность, Вт, не более	45
Климатическое исполнение и категория размещения по ГОСТ 15150-69	У3, Т3, УХЛ3

Типоисполнения

Тип контактора	Напряжение цепи управления, B	Номинальный ток, А	Число и исполнение контактов		Масса, кг, не более	Габаритные размеры, мм, макс
			главных	вспомогательных
МК1-22Б *	110, 220, 24 (27), 48 (50), 75	40	2 «З», 2 «Р»	2«З», 2 «Р»	4,7	140х204х172
МК1-22Б **	110, 220, 24 (27), 48 (50)	40	2 «З», 2 «Р»	2«З», 2 «Р»	4,7	140х204х172
МК1-22Б ***	110, 220, 24 (27), 48 (50)	40	2 «З», 2 «Р»	2«З», 2 «Р»	4,7	140х204х172

* Для подвижных составов.
** Для переменного тока главной цепи, 380В.
*** Для постоянного тока главной цепи, также переменного тока до 380В.
