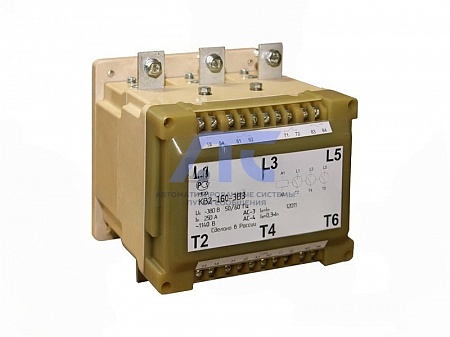

Контактор вакуумный КВ2-160-3В3-Д

Контактор вакуумный КВ2-160-3В3-Д двухобмоточный

предназначен для использования в пускателях, станциях управления, для коммутации токов включения и отключения асинхронных электродвигателей с короткозамкнутым ротором и других приемников электроэнергии переменного тока.

Основные области применения - металлургическая, нефтегазовая, горно-рудная, городской и железнодорожный транспорт и другие отрасли промышленности с тяжелыми режимами работы электроприводов.

Преимущества

• отсутствие открытой дуги и необходимости обслуживания контактов;
• усовершенствованная кинематическая схема, повышенная надежность коммутации;
• блок вспомогательных контактов повышенной надежности;
• длительная работа на предельных токах коммутации;
• возможность использования в тяжелых температурных условиях и агрессивных средах;
• бесшумность работы;
• встроенный блок управления, современный дизайн;
• уменьшенные габариты и масса.

Технические данные

Параметр	Значение
Номинальное напряжение переменного тока частоты 50/60 Гц, В	до 1140
Номинальный ток главной цепи, А	160
Время включения / отключения, с, не более	0,1 / 0,1
Коммутационная износостойкость при частоте 600 ВО в час, ВО, не менее
- в режиме АС-3 при ПВ 40% и Iн	1 500 000
- в режиме АС-4 при ПВ 15% и 0,3 Iн	300 000
Механическая износостойкость, ВО, не менее	3 000 000
Номинальное напряжение цепи управления, В
- постоянного тока	50, 110, 220
- переменного тока частоты 50/60 Гц	36, 110, 127, 220, 380
Потребляемая мощность цепи управления, Вт / ВА, не более
- при включении	660 / 660
- при удержании	30 / 60
Номинальное напряжение вспомогательных контактов, В
- постоянного тока	от 24 до 220
- переменного тока	от 110 до 660
Номинальный тепловой ток вспомогательных контактов, А	10
Степень защиты	IP00
Режим работы	продолжительный, прерывисто-продолжительный, повторно-кратковременный, кратковременный
Климатическое исполнение	В3, У2
Температура окружающего воздуха	от -60°С до +60°С

Типоисполнения

Тип контактора	Номинальный ток, А	Число и исполнение контактов		Номинальное напряжение цепи управления, В	Масса, кг, не более, max	Габаритные размеры, ШхВхГ, мм, max
		главных	вспомогательных
КВ2-160-3В3-Д	160	3 «З»	2 «З» + 2 «Р» 4 «З» + 4 «Р» 2 «З» + 3 «Р»	~36	6,9	182x210x183
КВ2-160-3В3-Д	160	3 «З»	2 «З» + 3 «Р»	~127	6,9	182x210x183
КВ2-160-3В3-Д	160	3 «З»	2 «З» + 2 «Р» 4 «З» + 4 «Р»	~/-220	6,9	182x210x183
КВ2-160-3В3-Д	160	3 «З»	2 «З» + 2 «Р» 4 «З» + 4 «Р»	~380	6,9	182x210x183
