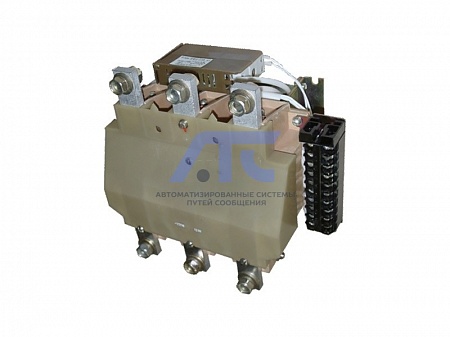

Контактор вакуумный КВ1-400-2В3

Контактор вакуумный КВ1-400-2В3

предназначен для использования в пускателях, станциях управления, для коммутации токов включения и отключения асинхронных электродвигателей с короткозамкнутым ротором и других приемников электроэнергии в системах дистанционного управления электроприводами.

Основные области применения - металлургическая, нефтегазовая, горно-рудная, городской и железнодорожный транспорт и другие отрасли промышленности с тяжелыми режимами работы электроприводов.

Питание катушек от сети переменного или постоянного тока осуществляется через электронный блок включения. Питание катушек контакторов для электровозов на Uц.у.-50 В осуществляется непосредствено от сети с последующим включением балластного сопротивления в цепь втягивающих катушек при помощи размыкающего контакта собственного блокконтакта.

Питание катушек контакторов специального назначения осуществляется от сети переменного тока напряжением 36В через выпрямительный блок, при этом после срабатывания контактора напряжение на катушках снижается до 12В, что обеспечивается трансформатором потребителя.

Реверсивные контакторы имеют механическую блокировку, исключающую одновременное замыкание контактов обоих контакторов.

Преимущества

• отсутствие открытой дуги;
• отсутствие необходимости обслуживания контактов;
• снижение эксплуатационных и аварийных затрат;
• длительная работа на предельных токах коммутации;
• возможность использования в тяжелых температурных условиях и агрессивных средах;
• бесшумность работы;
• уменьшенные габариты и масса;
• высокая безопасность обслуживающего персонала.

Технические данные

Параметр	Значение
Номинальный ток, А	160, 250, 400
Номинальное напряжение, В	до 660В (1140В - для контакторов специального исполнения)
Род тока	переменный, частотой 50 (60) Гц
Номинальное напряжение включающих катушек (цепи управления), В
- постоянного тока	24, 50, 75, 110, 220
- переменного тока	24, 36, 110, 220, 380
Количество вспомогательных контактов	2«з»+2«р», 4«з»+4«р», 3«з»+5«р»
Номинальный длительный ток вспомогательных контактов, А	10
Номинальное напряжение контактов вспомогательной цепи, В
- постоянного тока	от 24 до 220
- переменного тока	от 110 до 660 (1140)
Коммутационная износостойкость главных контактов	В режиме АС-3 - 1,5 млн. циклов при Iраб.=Iном, при 600 ВО в час и ПВ 40%
Механическая износостойкость	3х106 циклов
Степень защиты	IP00
Режим работы	продолжительный, прерывисто-продолжительный, повторно-кратковременный, кратковременный
Присоединение внешних проводников	переднее, допускают и заднее
Климатическое исполенение	В3, У2, У5, Т5

Типоисполнения

Тип контактора	Номинальный ток, А	Число и исполнение контактов		Номинальное напряжение цепи управления, В	Масса, кг, не более, max	Габаритные размеры, ШхВхГ, мм, max
		главных	вспомогательных
КВ1-400-2В3	400	2«З»	2«З» + 2«Р»	-24, -50, -75, ~/-110, ~/-220, ~380	6,0	202x240x210
