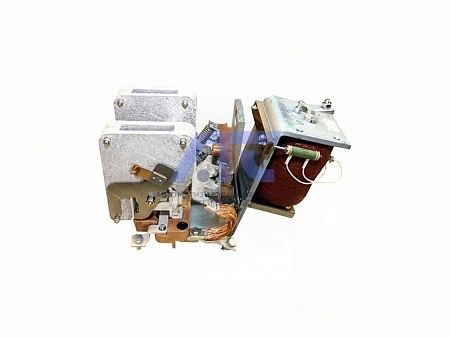

Контакторы переменного тока КТПВ-624
Контакторы переменного тока КТПВ-624
предназначены для включения и отключения электрических цепей в стационарных установках.Область применения контакторов - электрооборудование металлургических производств, краностроения, тяги.
Технические данные
| Параметр | Значение |
|---|---|
| Количество и исполнение главных контактов | 2 «З» |
| Номинальный ток контактора, А: | 250 (200 для исполнения Т3) |
| Номинальное напряжение главной цепи постоянного тока, В | 380 (440 для исполнения Т3) |
| Номинальное напряжение цепи управления постоянного тока, В | 24, 48, 110, 220 |
| Номинальный ток контактов вспомогательной цепи, А | 10 |
| Количество и исполнение контактов вспомогательной цепи 1) |
1 «З»+1 «Р» 2 «З»+1 «Р» 2 «З»+2 «Р» без контактов |
| Номинальное напряжение вспомогательной цепи, В: | |
| - постоянного тока | от 110 до 220 |
| - переменного тока | от 110 до 380 |
| Потребляемая мощность включающих катушек при 20°С, Вт, не более: | 75 |
| Категория применения | АС-4 |
|
Коммутационная износостойкость контактов главной цепи в категории АС-4, млн. циклов ВО, не менее |
0,2 |
| Механическая износостойкость, млн. циклов ВО, не менее | 3 |
| Допустимая частота включений контактора, ВО в час | до 1200 |
| Режим работы |
продолжительный 2), прерывисто-продолжительный, повторно-кратковременный, кратковременный |
| Род присоединения проводников главной цепи |
с задним присоединением с передним присоединением |
| Наличие плиты | без плиты |
| Рабочее положение | вертикальное |
| Климатическое исполнение по ГОСТ 15150-69 | У3, ХЛ3, Т3 |
| Степень защиты | IP00 |
1) В условиях эксплуатации допускается пересборка контактов вспомогательной цепи с замыкающих на размыкающие и наоборот и получение любого числа замыкающих вспомогательных контактов в пределах общего количества и до 50% размыкающих контактов.
2) Контакторы для продолжительного режима работы имеют главные контакты с серебряными вставками.
Два однотипных контактора с замыкающими главными контактами допускают установку механической блокировки, при которой не должно быть одновременно включенного положения двух контакторов.
При исполнении контакторов с механической блокировкой правый контактор, к которому с левой стороны прикреплена механическая блокировка, допускает установку блока вспомогательных контактов только с правой стороны, в этом случае количество вспомогательных контактов может быть не более трех - 2 «3» и 1 «Р».
Типоисполнения
|
Тип контактора |
Напряжение цепи управления, В |
Способ подсоединения главной цепи |
Режим работы | Блок-контакты |
|---|---|---|---|---|
| КТПВ-624 | -110 | переднее |
Повторно- кратковременный |
- |
| 2«З»+2«Р» | ||||
| 2«З»+1«Р» | ||||
| Продолжительный | - | |||
| 2«З»+2«Р» | ||||
| 2«З»+1«Р» | ||||
| заднее |
Повторно- кратковременный |
- | ||
| 2«З»+2«Р» | ||||
| 2«З»+1«Р» | ||||
| Продолжительный | - | |||
| 2«З»+2«Р» | ||||
| 2«З»+1«Р» | ||||
| КТПВ-624 | -220 | переднее |
Повторно- кратковременный |
- |
| 2«З»+2«Р» | ||||
| 2«З»+1«Р» | ||||
| Продолжительный | - | |||
| 2«З»+2«Р» | ||||
| 2«З»+1«Р» | ||||
| заднее |
Повторно- кратковременный |
- | ||
| 2«З»+2«Р» | ||||
| 2«З»+1«Р» | ||||
| Продолжительный | - | |||
| 2«З»+2«Р» | ||||
| 2«З»+1«Р» |
-
