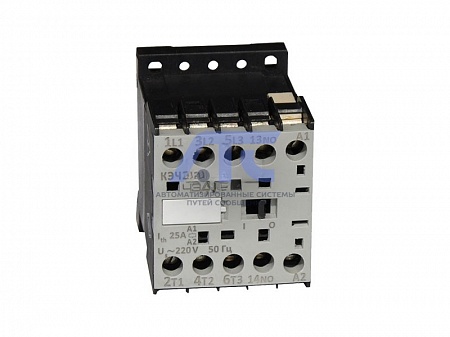

Контактор электромагнитный КЭЧ2-16

Контактор электромагнитный КЭЧ2-16

предназначен для включения и отключения приемников электрической энергии напряжением до 690 В переменного тока частоты 50, 60 и 400 Гц.

Контакторы серии КЭЧ поставляются по техническим условиям БКЖИ.644135.002ТУ «Контакторы электромагнитные низковольтные серии КЭЧ», соответствуют требованиям ГОСТ РВ 20.39.412, ГОСТ РВ 51951 и требованиям, установленным в соответствующих разделах ТУ.

Контакторы серии КЭЧ выпускаются в нереверсивном и реверсивном исполнении с категорией качества «ВП» по ГОСТ РВ 20.39.411.

Условия эксплуатации

Способ присоединения внешних проводников:

• винтовыми зажимами.

Виды внешних проводников:

• гибкие провода без наконечников / с наконечниками;
• жесткие провода / шины.

Основная категория применения по ГОСТ Р 50030.4.1:

• АС-15 для контакторов серии КЭЧ2.

Режимы работы контакторов:

• продолжительный;
• кратковременный (длительность рабочего периода 10, 30, 60 мин);
• повторно-кратковременный (ПВ 40%).

Рабочее положение:

• вертикальная плоскость.

Способ крепления на плоскости:

• винтами;
• на DIN-рейку шириной - 35 мм для контакторов серии КЭЧ2.

Изменение рабочего положения без ухудшения параметров работы:

• по вертикальной оси - до 90° в любую сторону для контакторов серии КЭЧ2;
• по горизонтальной оси - на 180° для контакторов серии КЭЧ2;

Устойчивость контакторов

Устойчивость контакторов серии КЭЧ к воздействию внешних воздействующих факторов (ВВФ) соответствует группе унифицированного исполнения 1У по ГОСТ РВ 20.39.414.1 со следующими уточнениями:

Наименование ВВФ	Характеристика	Значение характеристики
Синусоидальная вибрация	Диапазон частот, Гц	от 5 до 300
Синусоидальная вибрация	Амплитуда ускорения, м/с2 (g)	20 (2)
Механический удар одиночного действия	Пиковое ударное ускорение, м/с2 (g)	50 (5)
Механический удар одиночного действия	Длительность действия ударного ускорения, мс	2 - 20
Механический удар многократного действия	Пиковое ударное ускорение, м/с2 (g)	30 (3)
Механический удар многократного действия	Длительность действия ударного ускорения, мс	2 - 20
Линейное ускорение	Значение линейного ускорения, м/с2 (g)	30 (3)
Акустический шум	Диапазон частот, Гц	50 - 10 000
Акустический шум	Уровень звукового давления (относительно 2x10-5 Па), дБ	140
Повышенная температура среды, °С		+60
Пониженная температура среды, °С		-50
Повышенная влажность воздуха	Относительная влажность при температуре 35°С, %	98
Атмосферное пониженное давление при эксплуатации, Па (мм рт. ст.)		5,3x104 (400)

Основные технические характеристики

Тип контактора			16
Номинальный тепловой ток Ith, А			25
Номинальный рабочий ток Ie, А	Номинальное напряжение Ue: 220, 380 В	АС-2	8
		АС-3	16
		АС-15	1.6
	Номинальное напряжение Ue: 660(690) В	АС-2	5
		АС-3	10
		АС-15	1.0
Сквозной ток перегрузки в течение 1 с, А			210
Вид и сочетание главных контактов*		3 «з»	+
		4 «з»	+
		2 «з» + 2 «р»	-
Трехполюсный контактор (Uc пост.)	Габаритные размеры, не более, мм	ширина	45
		высота	58
		глубина	57
	Масса, не более, кг		0.4
Трехполюсный контактор (Uc перем.)	Габаритные размеры, не более, мм	ширина	45
		высота	58
		глубина	57
	Масса, не более, кг		0.4
Четырехполюсный контактор (Uc пост.)	Габаритные размеры, не более, мм	ширина	45
		высота	58
		глубина	57
	Масса, не более, кг		0.4
Четырехполюсный контактор (Uc перем.)	Габаритные размеры, не более, мм	ширина	45
		высота	58
		глубина	57
	Масса, не более, кг		0.4

* «з» - замыкающие; «р» - размыкающие.

Тип контактора			16
Номинальная частота переменного тока, Гц			50, 60 и 400
Степень защиты по ГОСТ 14254**			IР20
Коммутационная износостойкость контакторов, тыс. циклов		AC-1	2000
		AC-2	100
		AC-3	2000
		AC-15	100
Механическая износостойкость, млн. циклов			10
Максимальная частота включений в час (безтоковая коммутация, tокр. £ 40°С)			3600
Номинальное напряжение цепи управления Uc, В		переменный ток частоты 50 Гц	12, 20, 24, 34, 36, 42, 48, 110, 120, 127, 200, 220, 230, 240, 256, 277, 380, 400, 415, 440
		постоянный ток	12, 20, 24, 36, 48, 60, 72, 100, 110, 125, 155, 174, 220, 230, 240, 250, 440
Потребляемая мощность, не более, Вт		при включении	8
		при удержании	8
Напряжение срабатывания, не более			0,85xUc
Напряжение возврата			(0,1, 0,5)xUc
Время включения, не более, сек			0,1
Время отключения, не более, сек			0,1
Номинальный тепловой ток контактов вспомогательной цепи, А			10
Вид и сочетание встроенных вспомогательных контактов			1 «з» или 1 «р»
Коммутационная износостойкость вспомогательных контактов, тыс. циклов	ДС-13	110 В	2000 (при номинальном рабочем токе 0.75 А и постоянной времени 0.001 с)
		220 В	2000 (при номинальном рабочем токе 0.4 А и постоянной времени 0.001 с)
	АС-15	220 В	2000 (при номинальном рабочем токе 1.4 А и сos j = 0.7)
		380 В	2000 (при номинальном рабочем токе 0.95 А и сos j = 0.7)
		660(690) В	2000 (при номинальном рабочем токе 0.45 А и сos j = 0.7)
