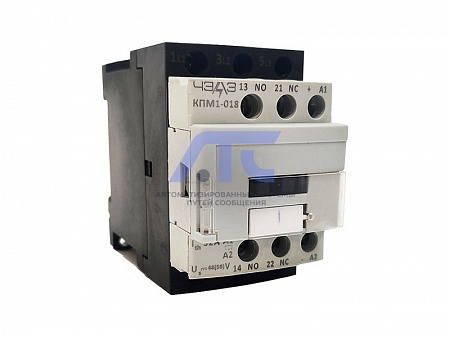

Контактор электромагнитный КПМ1-009

Контактор электромагнитный КПМ1-009

предназначен для включения и отключения приемников электрической энергии напряжением до 690 В переменного тока частоты 50 и 60 Гц.

Контакторы серии КПМ поставляются по техническим условиям БКЖИ.644135.013ТУ «Контакторы электромагнитные серии КПМ», соответствуют требованиям ГОСТ 11206, ГОСТ 12434, IEC 60947-1, ГОСТ 30011.4.1 (МЭК 947-4-1), IEC 60947-5-1, ГОСТ Р 50030.4.1 (МЭК 60947-4-1) и требованиям, установленным в соответствующих разделах ТУ, а при поставке на экспорт - дополнительно требованиям РД 16.01.007.

Контакторы серии КПМ выпускаются в нереверсивном и реверсивном исполнении и предназначены для ручной установки в аппаратуру. Место установки контакторов: подвижной состав, шкафы и панели стационарных объектов, морские суда.

Условия эксплуатации

Способ присоединения внешних проводников:

• винтовыми зажимами.

Виды внешних проводников:

• гибкие провода без наконечников / с наконечниками;
• жесткие провода / шины.

Виды климаптических исполнений по ГОСТ 15150:

• У2;
• УXЛ3;
• ОМ4;
• В3.

Режимы работы контакторов:

• продолжительный;
• прерывисто-продолжительный;
• кратковременный (длительность рабочего периода 10, 30, 60 мин);
• повторно-кратковременный (ПВ 40 %).

рабочее положение:

• вертикальная плоскость.

Cпособ крепления на плоскости:

• винтами;
• на DIN-рейку шириной 35 мм, 75 мм или 2×35.

Механические воздействия по ГОСТ 17516.1, ГОСТ 30631:

• М7;
• М25;
• М46;

Основные технические характеристики

Тип контактора			009
Номинальный тепловой ток Ith, А			20
Номинальный рабочий ток Ie, А	Номинальное напряжение Ue: 220, 380 В	АС-2	4.5
		АС-3	9
		AC-4	3
	Номинальное напряжение Ue: 690 В	AC-2	3
		AC-3	6
		AC-4	2
Сквозной ток перегрузки в течение 1 с, А			210
Вид и сочетание главных контактов*		3 «з»	+
		4 «з»	+
		2 «з» + 2 «р»	+
Трехполюсный контактор (Uc пост.)	Габаритные размеры, не более, мм	ширина	45
		высота	77
		глубина	96
	Масса, не более, кг		0.6
Трехполюсный контактор (Uc перем.)	Габаритные размеры, не более, мм	ширина	45
		высота	77
		глубина	88
	Масса, не более, кг		0.4
Четырехполюсный контактор (Uc пост.)	Габаритные размеры, не более, мм	ширина	45
		высота	85
		глубина	101
	Масса, не более, кг		0.6
Четырехполюсный контактор (Uc перем.)	Габаритные размеры, не более, мм	ширина	45
		высота	85
		глубина	93
	Масса, не более, кг		0.5

* «з» - замыкающие; «р» - размыкающие.

Тип контактора			009
Номинальная частота переменного тока, Гц			50, 60
Степень защиты по ГОСТ 14254 **			IР20
Коммутационная износостойкость контакторов, тыс. циклов		АС-1	2000
		АС-2	300
		АС-3	2000
		АС-4	300
Механическая износостойкость, млн. циклов			10
Максимальная частота включений в час (бестоковая коммутация, tокр. £ 40 °С)			1200
Номинальное напряжение цепи управления Uc , В ***		переменный ток частоты 50 Гц	24, 36,40, 48, 110 (115), 127, 220, 230, 240, 380, 400, 415, 440, 500
		постоянный ток	24, 48 (50), 60, 110, 220
Потребляемая мощность, не более, Вт		при включении	8
		при удержании	8
Напряжение срабатывания, не более			0,7xUc
Напряжение возврата			(0,1 ÷ 0,5) x Uc
Время включения, не более, сек			0,1
Время отключения, не более, сек			0,1
Номинальный тепловой ток контактов вспомогательной цепи, А			10
Вид и сочетание встроенных вспомогательных контактов			1 «з» + 1 «р»
Коммутационная износостойкость вспомогательных контактов, тыс. циклов	ДС-13	110 В	2000 (при номинальном рабочем токе 0.75 А и постоянной времени 0.001 с)
		220 В	2000 (при номинальном рабочем токе 0.4 А и постоянной времени 0.001 с)
	АС-15	220 В	2000 (при номинальном рабочем токе 1.4 А и сos φ = 0.7)
		380 В	2000 (при номинальном рабочем токе 0.95 А и сos φ = 0.7)
		690 В	2000 (при номинальном рабочем токе 0.45 А и сos φ = 0.7)

** По заказу допускается поставка контакторов со степенью защиты контактов главной цепи IP00. Степень защиты контакторов КПМ1-080 и КПМ1-095 - IР00.

*** По заказу допускается поставка контакторов с иными номинальными напряжениями цепи управления.

Дополнительные принадлежности (аксессуары)

Блоки вспомогательных контактов:

• передней установки ПК1-П для контакторов КПМ1.
• боковой установки ПК1-Б для контакторов КПМ1.

Ограничители перенапряжений (ОПН) для подавления перенапряжений, возникающих на катушках контакторов.Для контакторов серии КПМ1 ОПН либо крепятся непосредственно на аппарате, либо устанавливаются на катушке внутри аппарата.

Механическая блокировка для контакторов реверсивного исполнения.
