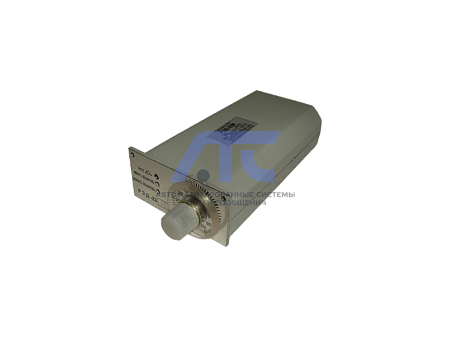

Задатчики ручные РЗД-22
Задатчики ручные РЗД-22
применяются в автоматизированных системах управления технологическими процессами (АСУ ТП) и выполняют следующие операции:- ручная установка задания для стабилизирующих техпроцесс регуляторов и регуляторов соотношения;
- преобразование одного вида унифицированного сигнала постоянного тока или напряжения в другой.
Задатчики относятся к изделиям ГСП.
Задатчики по устойчивости к воздействию климатических факторов внешней среды имеют климатические исполнения УХЛ4.2 и О4.1 и степень защиты IP20.
Условия эксплуатации
| Условия эксплуатации | Исполнение | |
|---|---|---|
| УХЛ4.2 | O4.1 | |
| Температура, °С | +5...+50 | +5...+50 |
| Относительная влажность, % | 30...80 | 30...95 |
| при температуре, °С | до 25 | до 25 |
| Частота вибрации, Гц | до 25 | до 25 |
| амплитуда вибросмещения, мм | до 0,1 | до 0,1 |
|
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m |
до 400 | до 400 |
Функциональные возможности и технические характеристики
- плавное изменение коэффициента деления потенциометра с сопротивлением 2,2 или 10 кОм (по исполнению);
- разрешающая способность не менее 0,5%;
- погрешность установки задания по шкале отсчётного устройства ±2,5%;
- преобразование входных сигналов 0...5 (Rвх < 500 Ом), или 0...20 (Rвх < 100 Ом), или 4...20 (Rвх < 100 Ом) мА, или 0...10 В (Rвх &rt; 10 кОм) в выходные 0...5 (Rн < 2,5 кОм), или 0...20 (Rн < 1 кОм), или 4...20 (Rн < 1 кОм) мА, или 0...10В (Rн &rt; 10 кОм) постоянного тока;
- погрешность преобразования входных сигналов в выходные не более ±1,5%;
- пульсация выходных сигналов не более ±0,3%.
Переключение вида преобразования входных сигналов в выходные осуществляется внешними перемычками.
Электрическое питание блоков РЗД-22 осуществляется переменным напряжением 24, или 220, или 240 В частотой 50 или 60 Гц, потребляемая мощность не более 4 ВА.
Масса блоков РЗД-22 – не более 0,7 кг.
Монтаж
Блоки рассчитаны на щитовой утопленный монтаж на вертикальной или под углом к горизонту плоскости. Крепление блока к щиту осуществляется двумя винтами М3 за переднюю панель.
Габаритные и установочные размеры
- РЗД-22 – 40х80х207 мм.
-
