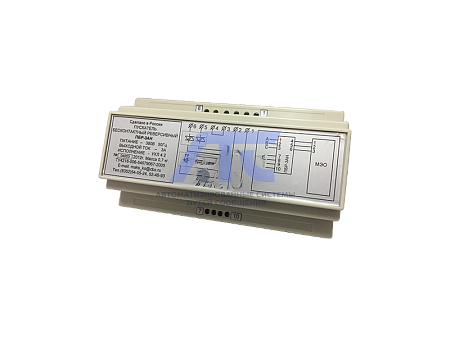

Пускатель ПБР-3АН

Пускатель ПБР-3АН

предназначен для бесконтактного управления электрическими исполнительными механизмами по ГОСТ 7192, в приводе которых использованы трехфазные электродвигатели, а также других трехфазных электродвигателей с изолированной нейтралью.

Пускатель ПБР-3АН обеспечивает пуск и реверс трехфазного синхронного или асинхронного электродвигателя.

Условия эксплуатации

• Температура окружающего воздуха, °С: +5...+50;
• Относительная влажность воздуха, %: 30...80;
• При температуре, °С: до 35;
• Частота вибрации, Гц: до 25;
• Амплитуда вибросмещения, мм: до 0,01;
• Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m: до 400.

Технические характеристики

1. Электрическое питание пускателя бесконтактного – переменный трехфазный ток с напряжением 220/380, 230/400 или 240/415 В при отклонении от минус 15 до плюс 10% и частотой 50 Гц или 60 Гц при отклонении от минус 1 до плюс 1 Гц. Несимметрия трехфазной системы – не более 5%.
2. Входное сопротивление пускателя по цепи управления (750 ± 100) Ω.
3. ПВ пускателя до 25% при частоте включений до 330 вкл/ч.
4. Допускается непрерывная работа в течении 5-10 минут ( в зависимости от мощности электродвигателя), а также увеличение частоты включений до 630 вкл/ч в течении 1 ч с последующим перерывом в работе 0,5 ч.
5. Номинальный коммутируемый ток – 3 А.
6. Динамические характеристики пускателя:
   • быстродействие (время запаздывания выходного тока при подаче и снятии управляющего сигнала ) – не более 40 мс;
   • разница между длительностями входного и выходного сигналов - не более 40 мс.
7. Мощность, потребляемая пускателем, не более 5 Вт.
8. Напряжение источника питания цепей управления 18 - 30 В (среднее значение двухполупериодного выпрямленного напряжения).
9. Источник допускает также подключение внешней нагрузки между клеммами 8 и 10. Максимальный ток, потребляемый нагрузкой, не должен быть более 50 мА.
10. Норма средней наработки на отказ с учетом технического обслуживания, регламентируемого настоящим описанием 100000 ч.
11. Полный средний срок службы пускателя 10 лет.
12. Масса пускателя не более 1,0 кг.

Правила хранения и транспортировки

Пускатели в заводской упаковке должны храниться в отапливаемых помещения при температуре окружающего воздуха от 1 до 40°С при относительной влажности от 30 до 80%. Воздух в помещении не должен содержать пыли или примесей агрессивных паров и газов. Срок хранения без переконсервации не более 12 месяцев.

Транспортирование пускателей в транспортной упаковке предприятия изготовителя допускается любым видом транспорта с защитой от дождя и снега на любое расстояние без ограничения скорости.

Транспортирование самолетами должно производиться в отапливаемых герметизированных отсеках.

Температура окружающей среды при транспортировании – от -50 до +50°С при относительной влажности до 98% без конденсации влаги. Время транспортирования не более 5 месяцев.
