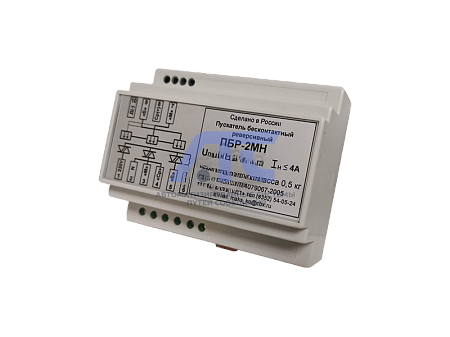

Пускатель ПБР-2МН
Пускатель ПБР-2МН
предназначен для бесконтактного управления электрическими исполнительными механизмами, в приводе которых используются однофазные конденсаторные электродвигатели.
Пускатель имеет возможность управления механизмами имеющих электромагнитный тормоз и механический тормоз.
Область применения: системы автоматического регулирования технологическими процессами в энергетической и других отраслях промышленности.
Условия эксплуатации
| Условия эксплуатации | Исполнение |
|---|---|
| УХЛ 4.2 | |
| Температура, °С | +5...+50 |
| Относительная влажность, % | 30...80 |
| при температуре, °С | до 35 |
| атмосферное давление, мм рт.ст. | от 630 до 800 |
| Частота вибрации, Гц | до 25 |
| амплитуда вибросмещения, мм | до 0,01 |
|
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m |
до 400 |
Технические данные
Электрическое питание пускателя - однофазная сеть переменного тока с номинальным напряжением 220 В с частотой 50 Гц. Допустимое отклонение напряжения питания от номинального - от минус 15 до плюс 10%. Несимметрия трехфазной системы - не более 5%.
Виды входных сигналов, пределы их изменения, номера входных контактов:
|
Номера контактов |
Входные сигналы |
Величина напряжения на контактах |
|
|---|---|---|---|
| Включено | Отключено | ||
|
8-7 8-9 |
Среднее значение двухполупериодного выпрямленного синусоидального напряжения |
(24 ± 6) В | от 0 до 8 В |
|
7-10 9-10 |
Состояние контактных или бесконтактных ключей | от 0 до 3 В | (24 ± 4) В |
|
Примечание - амплитудное напряжение на ключах не более 50 В, коммутируемый ток входной цепи - не более 50 мА. |
|||
- Источник питания цепей управления допускает подключение внешней нагрузки с сопротивлением до 240 Ω между контактами 8 и 10 пускателя. Форма напряжения источника, при сопротивлении нагрузки 240 Ω - двухполупериодное выпрямленное со средним значением (24 ± 6) В при номинальном напряжении питания.
- Входное сопротивление пускателя - 750 Ω.
- Максимальный коммутируемый ток - 4 А.
- Динамические характеристики пускателя:
- быстродействие (время запаздывания коммутации выходных ключей при подаче или снятии управляющего сигнала) не более 25 мс;
- разница между длительностями входного и выходного сигналов не более 20 мс.
- Пускатель допускает работу в повторно-кратковременном реверсивном режиме с частотой включений до 630 в час при ПВ 25%.
- Мощность, потребляемая пускателем при отсутствии сигнала управления, не более - 7 Вт.
- Норма средней наработки на отказ с учетом технического обслуживания, регламентируемого настоящим руководством 100000 ч.
- Средний срок службы пускателя - 10 лет.
- Масса пускателя не более 0,6 кг.
-
