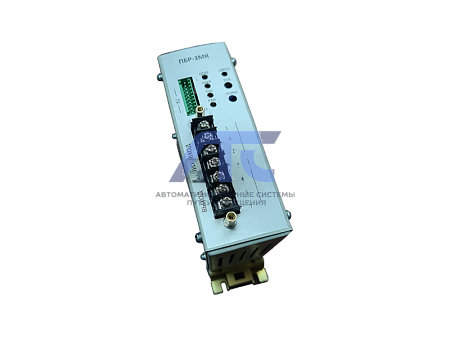

Пускатель ПБР-2МК, ПБР-3МК

Пускатель ПБР-2МК, ПБР-3МК

предназначен для бесконтактного управления электрическими исполнительными механизмами и приводами (далее - ЭП), в которых использованы однофазные асинхронные или синхронные электродвигатели (далее - ЭД).

Пускатель ПБР-3МК предназначен для бесконтактного управления ЭП, в которых использованы одно- и трёхфазные асинхронные или синхронные ЭД.

Пускатели предназначены для использования в составе автоматизированных систем управления технологическими процессами (АСУ ТП).

Пускатели являются изделиями общего назначения по ГОСТ 18311.

Функции

1. Реверсивное управление ЭД по сигналам «ЗАКРЫТЬ» и «ОТКРЫТЬ», подаваемым на дискретные входы пускателя.
2. Блокировка включения в заданном направлении «БЛОКИРОВКА ЗАКРЫТЬ» и «БЛОКИРОВКА ОТКРЫТЬ».
3. Токовая защита ЭД.
4. Торможение ЭД методом обратного включения с регулируемым временем торможения (для ПБР-3МК).
5. Питание цепей управления произвольной полярности от внутреннего стабилизированного источника питания постоянного тока 24V.
6. Индикация направления вращения ЭД.
7. Индикация ошибок.
8. Защитное отключение ЭД, формирование выходного сигнала «НЕИСПРАВНОСТЬ» и индикация неисправности.

Модификации

Модификация	Напряжение питания, В	Частота, Гц	Климатическое исполнение	Максимальный коммутируемый ток в режиме ПВ 25%, А
ПБР-3МК-4*	380	50	УХЛ3.1	4
ПБР-2МК-4	220
* Базовое исполнение

Условия эксплуатации

Пускатели имеют климатическое исполнение УХЛ3.1 по ГОСТ 15150, но с диапазоном рабочих температур от минус 10 до плюс 55°С и относительной влажностью до 98% при температуре 25°С без конденсации влаги.

По устойчивости к воздействию атмосферного давления пускатели соответствуют группе исполнения Р1 по ГОСТ Р 52931.

По устойчивости и прочности к воздействию синусоидальных вибраций пускатели соответствуют группе исполнения L3 по ГОСТ Р 52931.

Степень защиты пускателей от проникновения твёрдых тел и воды - IР20 по ГОСТ 14254.

Электрическое питание пускателей ПБР-2МК осуществляется от сети однофазного переменного тока с номинальным напряжением 220 В при отклонении от минус 15 до плюс 10% и частотой (50±1) Гц.

Электрическое питание пускателей ПБР-3МК осуществляется от сети трёхфазного переменного тока с номинальным напряжением 380 В при отклонении от минус 15 до плюс 10% и частотой (50±1) Гц. Для управления однофазными ЭД допускается питание от сети однофазного переменного тока с номинальным напряжением 220 В при отклонении от минус 15 до плюс 10% и частотой (50±1) Гц.

Пускатели устойчивы к воздействию внешних постоянных или переменных частотой (50±1) Гц магнитных полей напряженностью до 400 А/m.

Электрическая изоляция между гальванически несвязанными цепями выдерживает в течение 1 мин испытательное напряжение практически синусоидальной формы частотой от 45 до 65 Гц (действующее значение):

• 500 В - для цепей с напряжением до 60 В;
• 1500 В - для цепей с напряжением от 60 до 660 В.

Электрическое сопротивление изоляции между отдельными электрическими цепями пускателей не менее 40 МΩ.

Пускатели соответствуют требованиям ГОСТ 12.2.007.0 и ГОСТ 12.1.004 по пожарной безопасности.

Для обеспечения помехоустойчивости пускателя к клемме X1:8 необходимо подключать заземляющий провод.

Технические характеристики

Параметры	ПБР-2МК-4	ПБР-3МК-4
Число фаз подключаемого ЭД	1	3
Номинальный ток подключаемого ЭД, А, не более	4*	4*
Минимальная мощность ЭД, Вт	10	10
Максимальная мощность ЭД**, кВт	0,5	1,5
Максимальный коммутируемый ток, А, не более:
- в продолжительном режиме включения	2*	2*
- в повторно-кратковременном реверсивном режиме с частотой включений до 630 включений в час и продолжительностью включений до 25% (далее - режим ПВ 25%);	4*	4*
- кратковременно в импульсе до 10 мс, однократно	120*	120*
Падение напряжения на силовых ключах, В, не более	3	3
Ток утечки силовых ключей при отсутствии сигнала управления на входе пускателя, мА, не более	7	7
Динамические характеристики:
- быстродействие (время запаздывания выходного тока) при подаче и снятии управляющего сигнала, мс, не более	40	40
- пауза между реверсивными включениями, мс, не менее	20	20
- длительность командных импульсов, отрабатываемых пускателем, с, не менее	0,2	0,2
Мощность, потребляемая пускателями при отсутствии сигнала управления, ВА, не более	5	5
Гальваническое разделение между силовыми цепями и цепями управления и сигнализации	есть	есть
Напряжение источника питания цепей управления (внутренний гальванически развязанный нестабилизированный источник питания постоянного тока), В:
- при нагрузке до 50 мA, не менее	24	24
- при отключенной нагрузке, не более	30	30
Масса, кг, не более	0,3	0,3
Максимальная площадь сечения подключаемого кабеля, мм2	1,5	1,5
Средний срок службы, лет, не менее	10	10
Вероятность безотказной работы за 2000 ч, не менее	0,98	0,98
Конструктивное исполнение	шкафное с креплением на DIN-рейку шириной 35 мм
Рабочее положение в пространстве	вертикальное	вертикальное
* По каждой фазе
** Выбор подключаемого ЭД необходимо производить с учетом номинального тока конкретного ЭД

Назначение и параметры дискретных входов

Название входа	Назначение	Параметры
«ЗАКРЫТЬ»	Включение двигателя ЭП в направлении открытия или закрытия управляемой арматуры	Постоянное или двухполупериодное выпрямленное синусоидальное напряжение со средним значением: - логический «0» (выключено) (0 - 8) В; - логическая «1» (включено) (18 - 30) В. Полярность сигнала не имеет значения. Подключение по схеме: - «общий плюс»; - «общий минус». Потребляемый ток по цепям управления не более 10 мA при номинальном напряжении сигнала управления 24 В
«ОТКРЫТЬ»

Назначение и параметры дискретных выходов

Название выхода	Назначение	Параметры
«ГОТОВНОСТЬ»	Сигнализация о готовности пускателя выполнять команды управления ЭД	Изменение состояния ключей типа «сухой контакт». Коммутируемые сигналы: - напряжение постоянного тока до 220 В, переменного тока до 250 В; - максимальный ток до 1,0 A; - максимальная мощность 60 ВА. Минимальный коммутируемый ток 1 мА
«НЕИСПРАВНОСТЬ»	Сигнализация о неисправности пускателя, ЭП или ЭД

Транспортирование и хранение

Пускатели в упаковке предприятия-изготовителя транспортируются любым видом крытого транспорта (авиационным - в отапливаемых герметизированных отсеках самолетов) в соответствии с установленными для каждого вида транспорта правилами.

Условия транспортирования пускателей должны соответствовать условиям хранения 5 по ГОСТ 15150 при температуре окружающего воздуха от минус 50 до плюс 50°С.

Во время погрузочно-разгрузочных работ и транспортирования упакованные пускатели не должны подвергаться резким ударам и воздействию атмосферных осадков. Способ укладки упакованных пускателей на транспортное средство должен исключать их перемещение.

Условия хранения пускателей в упаковке - 1 по ГОСТ 15150 (отапливаемые и вентилируемые склады, хранилища с кондиционированием воздуха, расположенные в любых макроклиматических районах; температура воздуха от плюс 5 до плюс 40°С; влажность (60-80)%).

Правила расположения пускателей в хранилищах должны удовлетворять требованиям ГОСТ Р 52931.

Хранить пускатели следует на стеллажах.

Расстояние от пускателя до стен и пола хранилища должно быть не менее 100 мм.

Расстояние между отопительными устройствами хранилища и пускателем должны быть не менее 0,5 м.

Воздух хранилища не должен содержать пыли и примеси агрессивных паров и газов.
