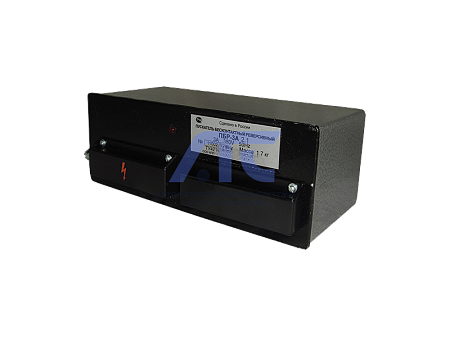

Пускатель бесконтактный реверсивный ПБР-3А

Пускатель бесконтактный реверсивный ПБР-3А

предназначен для бесконтактного управления электрическими исполнительными механизмами, в приводе которых используются трёхфазные электродвигатели с изолированной нейтралью.

Пускатели являются комплектующим изделием ГСП для автоматизированных систем управления технологическими процессами (АСУ ТП).

Пускатель ПБР-3 - пуск и реверс синхронного электродвигателя.

Пускатель ПБР-3А - пуск и реверс синхронного и асинхронного электродвигателей, защита от перегрузки асинхронного электродвигателя с короткозамкнутым ротором.

Пускатели имеют климатическое исполнение УХЛ 4.2 и степень защиты оболочки IP20.

Условия эксплуатации

• Температура, °С: +5...+50;
• Относительная влажность, %: 30...80;
• при температуре, °С: до 35;
• Частота вибрации, Гц: до 25;
• амплитуда вибросмещения, мм: до 0,1;
• Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m: до 400.

Технические данные

Виды входных сигналов, пределы их изменения, номера входных контактов:

Номера входных сигналов	Входной  сигнал	Пределы изменения среднего значения напряжения на входных контактах		Потребляемый или коммутируемый ток входной цепи
		Включение	Включение
7-8 8-9	Среднее значение двухполупериодного выпрямленного синусоидального напряжения состояние контактных или бесконтактных ключей	(24±6) В	0-8 В	Не более 50 мА
7-10 9-10	Состояние контактных или бесконтактных ключей	0-3 В	(24±4) В амплитудное напряжение 50 В

1. Управление работой выходных бесконтактных ключей, осуществляющих подключение электродвигателя к сети напряжением 380 В, с помощью подачи на вход цепи управления двухполупериодного выпрямленного напряжения (24±6) В или от внутреннего источника простым замыканием управляющей цепи внешними контактами. Коммутируемый ток входной управляющей цепи не более 50 мА.
2. Напряжение в цепи управления, не приводящее к включению пускателя, не более 8 В.
3. Входное сопротивление цепи управления (750±100) Ом.
4. Максимальный коммутируемый ток выходной цепи не более 3 А в каждой фазе (пусковой ток не более 250 А в течении 25 мс).
5. Внутренний источник (24±6) В допускает подключение внешней нагрузки сопротивлением не менее 240 Ом (в основном - питание датчика положения типа БД-10М).
6. Динамические характеристики пускателей:
   • быстродействие (время запаздывания между подачей входного сигнала и включением/выключением пускателя) не более 25 мс;
   • разница между длительностями управляющего входного сигнала и выходного тока не более 20 мс.
7. Питание пускателей - трёхфазная силовая сеть переменного тока номинальным напряжением 380, 400, 415 В частотой 50 или 60 Гц. Несимметрия трёхфазной сети не более 5%.
8. Потребляемая мощность при отсутствии сигнала управления не более 9 Вт.
9. Масса не более 3,5 кг.

Пускатели допускают непрерывную работу до 10 минут и непрерывную работу постоянно в повторно-кратковременном реверсивном режиме с частотой включения до 320 вкл/ч при ПВ до 25%, а также увеличение частоты включений до 630 вкл/час при ПВ до 25% в течение 1 часа с последующим перерывом в работе 0,5 часа.

При обрыве одной из фаз или при несимметрии трёхфазной системы более 5% пускатель ПБР-3А также отключается.
