Пускатель бесконтактный реверсивный ПБР-2М

Пускатель бесконтактный реверсивный ПБР-2М

предназначен для бесконтактного управления электрическими исполнительными механизмами, в приводе которых используются однофазные конденсаторные электродвигатели.

Пускатель является комплектующим изделием ГСП для автоматизированных систем управления технологическими процессами (АСУ ТП).

Модификации:

• ПБР-2М.01: для механизмов, имеющих электромагнитный тормоз;
• ПБР-2М.02: для механизмов, имеющих механический тормоз.

Климатическое исполнение УХЛ 4.2 и степень защиты оболочки IP20.

Условия эксплуатации

• Температура, °С: +5...+50;
• Относительная влажность, %: 30...80;
• при температуре, °С: до 35;
• Частота вибрации, Гц: до 25;
• Амплитуда вибросмещения, мм: до 0,1;
• Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m: до 400.

Технические данные

1. Управление работой выходных бесконтактных ключей, осуществляющих подключение электродвигателя к сети напряжением 220 В, с помощью подачи на вход цепи управления двухполупериодного выпрямленного напряжения (24±6) В или от внутреннего источника простым замыканием управляющей цепи внешними контактами. Коммутируемый ток входной управляющей цепи не более 50 мА.
2. Напряжение в цепи управления, не приводящее к включению пускателя, не более 8 В.
3. Входное сопротивление цепи управления (750±100) Ом.
4. Максимальный коммутируемый ток выходной цепи не более 4 А (пусковой ток не более 350 А в течении 25 мс).
5. Внутренний источник (24±6) В допускает подключение внешней нагрузки сопротивлением не менее 240 Ом (в основном - питание датчика положения типа БД-10М).
6. Динамические характеристики пускателя:
   • быстродействие (время запаздывания между подачей входного сигнала и включением/выключением пускателя) не более 35 мс;
   • разница между длительностями управляющего входного сигнала и выходного тока не более 30 мс;
7. Питание пускателя - однофазная силовая сеть переменного тока номинальным напряжением 220 В частотой 50 Гц.
8. Потребляемая мощность при отсутствии сигнала управления не более 7 Вт.
9. Масса не более 2кг.

Пускатель допускает работу в повторно-кратковременном реверсивном режиме с частотой включения до 630 вкл/час при ПВ до 25%.

Конструкция

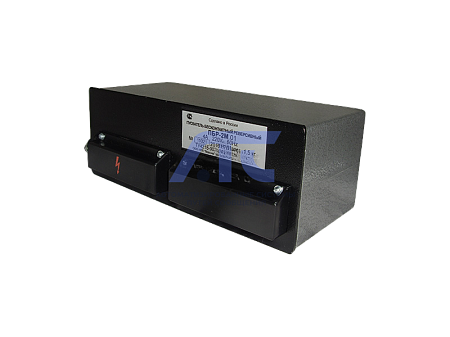

Пускатель имеет два конструктивных исполнения – щитовое и на DIN-рейку. Пускатель щитового исполнения имеет металлический корпус, исполнения на DIN-рейку – пластмассовый корпус.

На передней панели пускателя щитового исполнения расположены две клеммные колодки для подключения внешних электрических цепей, закрывающиеся пластмассовыми крышками.

Монтаж

Пускатель щитового исполнения крепится к щиту двумя винтами М6 за заднюю стенку корпуса в любом рабочем положении или навешиванием на крестообразные отверстия на нижней плоскости корпуса.
