Указатель положения дистанционный ДУП-М

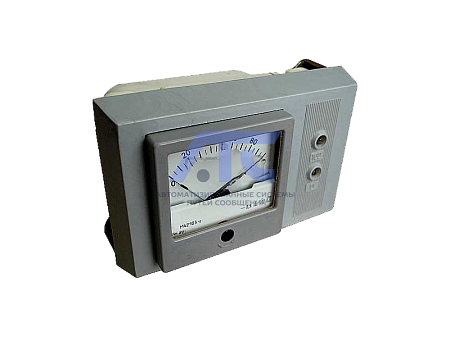

Указатель положения дистанционный ДУП-М

предназначен для дистанционного указания положения выходного вала электрического исполнительного механизма или другого устройства, имеющего реостатный или индуктивный датчик (например, датчик БСПР или БСПИ).

Указатели являются комплектующим изделием ГСП.

Не являются средством измерения.

Применяются в нефтяной, газовой, стекольной, металлургической, химической и других отраслях промышленности без предъявления требований по искробезопасности.

Указатели не предназначены для работы в средах, содержащих пары, газы и другие вещества, вызывающие коррозию и разрушения покрытий, материалов и изоляции, а также во взрывоопасных средах.

По защищённости от воздействия окружающей среды указатели выполнены в обыкновенном исполнении и относятся к изделиям третьего порядка ГОСТ Р 52931.

Указатели по устойчивости к воздействию климатических факторов внешней среды имеют климатические исполнения УХЛ4.2 и О4.2 и степень защиты IP40.

Условия эксплуатации

Условия эксплуатации	Исполнение
	УХЛ4.2	О4.2
Температура окружающего воздуха, °С	+5...+50	-10...+50
Относительная влажность воздуха, %	30...80	30...95
при температуре, °С	до 25	до 35
Частота вибрации, Гц	до 25	до 25
амплитуда вибросмещения, мм	до 0,1	до 0,1
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m	до 400	до 400

Технические характеристики

• Входной сигнал от реостатного датчика 0...120 Ом или индуктивного датчика 10-0.10 мГн.
• Стрелочная индикация положения выходного вала механизма (устройства) 0...100%.
• Регулирование на индикаторе начального (0%) и конечного (100%) положений стрелки указателя на величину не менее половины шкалы.
• Длина линия связи с датчиком не более 100 м.
• Сопротивление линии связи с датчиком должно быть не более 10 Ом на каждый провод.
• Напряжение питания 220 (240) В переменного тока частотой 50 (60) Гц.
• Потребляемая мощность не более 5 ВА.
• Масса не более 0,6 кг.

Монтаж

Указатели монтируются на щите двумя винтами М5.

Линия связи с датчиком должна быть пространственно удалена от проводов питания электродвигателей механизмов и других силовых установок. Рекомендуется линию связи из трёх проводов прокладывать экранированным проводом.

Габаритные и установочные размеры

77х105х98 мм.
