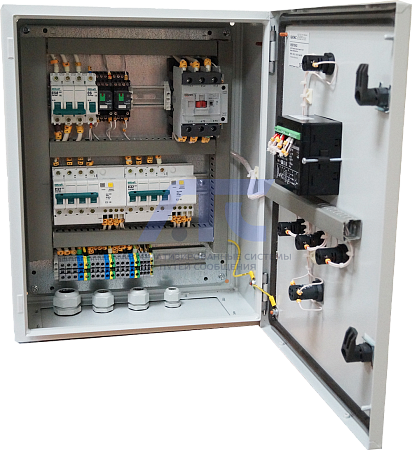

Шкаф управления электрическим реверсом ШУЭР

Шкаф управления электрическим реверсом ШУЭР

предназначен для автоматической колебательной работы электрического исполнительного механизма в устройствах, требующих пульсирующего действия технологического процесса (рабочий процесс представляет собой пилообразный график, например, открыть/закрыть).

Скорость изменения рабочего процесса определяется скоростью электрического исполнительного механизма и соотношением плеч промежуточного передаточного рычага. Положение рычагов, при котором включается реверс, настраивается датчиком, установленном в механизме.

Схема шкафа позволяет в ручном режиме управления автоматически останавливать или переводить механизм в любое из крайних положений.

Шкафы имеют климатическое исполнение УХЛ4.2 и степень защиты IP40.

Условия эксплуатации

• Температура окружающего воздуха, °С: +5...+50;
• Относительная влажность воздуха, %: 30...80;
• При температуре, °С: до 35;
• Частота вибрации, Гц: до 25;
• Амплитуда вибросмещения, мм: до 0,1;
• Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m: до 400.

Технические характеристики

• Напряжение питания ~220 В (однофазное) или 380 В (трёхфазное).
• Ток нагрузки до 4 А.

Монтаж

Шкаф монтируется на вертикальной стене с помощью болтов. Подвод внешних соединений производится снизу. Шкаф имеет болт заземления.

Габаритные размеры

310х310х220 мм.
