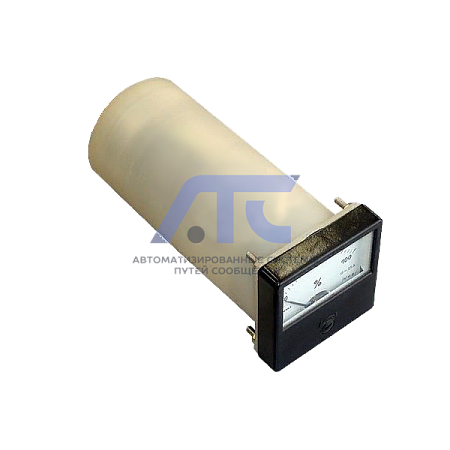

Индикатор положения унифицированный ИПУ

Индикатор положения унифицированный ИПУ

предназначен для применения в системах автоматического регулирования различных технологических процессов и выполняет функции определения положения рабочего органа исполнительного механизма (в процентах его полного хода), снабженного потенциометрическим либо индуктивным датчиком перемещения.

Условия эксплуатации

• Рабочая температура воздуха при эксплуатации, °С: +5...+50;
• Верхнее значение относительной влажности воздуха: 80 при 35°C и более низких температурах, без конденсации влаги;
• Атмосферное давление, кПа: от 86 до 106,7;
• Вибрация мест крепления: амплитуда, мм, не более, Гц, не более: 0,1;
• Вибрация мест крепления: частота, Гц, не более: 25.

Агрессивные и взрывоопасные компоненты в окружающем воздухе должны отсутствовать.

Монтаж щитовой, утопленный. Рабочее положение – горизонтальное или вертикальное (шкала сверху).

Основные технические данные и характеристики

• Напряжение питания переменного тока, В - 220+22/-33.
• Частота напряжения питания, Гц - 50 ± 1 / 60 ± 1.
• Потребляемая мощность, ВА, не более - 8.
• Напряжение переменного тока для питания датчиков перемещения, В - от 11 до 15.
• Напряжение, вызывающее отклонение стрелки указателя положения от 0 до 100, В, не более - 2.
• Габаритные размеры, мм - 60x60x185 ± 3.
• Масса прибора, кг, не более - 0,5.
• Вероятность безотказной работы за 2000 ч наработки 0,96.
• Среднее время восстановления работоспособного состояния не более 30 мин.
• Средний срок службы до списания не менее 8 лет.
