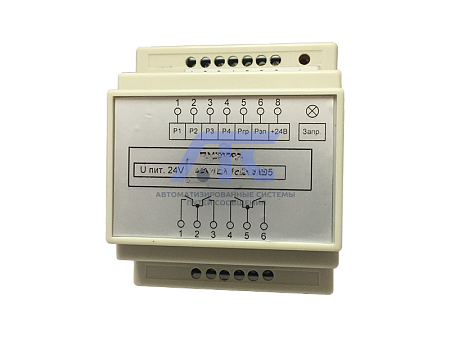

Блок усилителя мощности БУМ-10

Блок усилителя мощности БУМ-10

предназначен для усиления управляющих сигналов регулирующего устройства.

Основное назначение – использование в схемах комплекса контроллера многофункционального регулирующего микропроцессорного Р-130.

Блок является комплектующим изделием ГСП для автоматизированных систем управления технологическими процессами (АСУ ТП).

Блоки не предназначены для работы в средах, содержащих пары, газы и другие вещества, вызывающие коррозию и разрушения покрытий, материалов и изоляции, а также во взрывоопасных средах.

По защищённости от воздействия окружающей среды блоки выполнены в обыкновенном исполнении и относятся к изделиям третьего порядка ГОСТ Р 52931.

Блоки по устойчивости к воздействию климатических факторов внешней среды имеют климатические исполнения УХЛ4.2 и О4.2 и степень защиты IP20.

Условия эксплуатации

Условия эксплуатации	Исполнение
	УХЛ4.2	O4.2
Температура, °С	+5...+50	-10...+55
Относительная влажность, %	30...80	30...95
при температуре, °С	до 25	до 35
Частота вибрации, Гц	до 25	до 25
амплитуда вибросмещения, мм	до 0,1	до 0,1
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m	до 400	до 400

Технические характеристики

• Коммутация электрических цепей: контактной парой реле (раздельно, 4 реле).
• Напряжение питания катушек реле: 24 В (максимальное - 48 В).
• Коммутационная способность контактов: 2 А при напряжении =60 В или ~240 В.
• Запрет подачи управляющих сигналов от регулятора (отключение питания основных реле дополнительным реле).
• Масса не более: 0,2 кг.

Монтаж

Блоки монтируются на DIN-рейку.

Габаритные и установочные размеры

72х88х60 мм.
