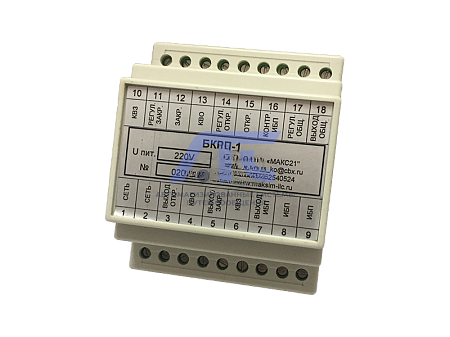

Блок контроля резервного питания БКРП-1

Блок контроля резервного питания БКРП-1

предназначен для переключения исполнительного устройства к резервному аккумуляторному источнику питания в случае пропадания основного однофазного сетевого напряжения и выдачи команды с её исполнением по устранению аварийных последствий по причине пропадания основного сетевого питания (например, закрытие заслонки на трубопроводе).

Блок работает совместно с резервным источником питания типа ИРП-1 и другими источниками бесперебойного питания.

Блоки рекомендуется устанавливать на удалённых объектах (например, трубопроводах), на ответственных объектах (газоснабжение) и других объектах, где подвод второй аварийной линии питания к исполнительному устройству экономически невыгоден.

Наша организация на взаимовыгодной основе готова оказать помощь в составлении схемы подключения блока на конкретном объекте, а также других схем по автоматизации технологического процесса.

Блоки не предназначены для работы в средах, содержащих пары, газы и другие вещества, вызывающие коррозию и разрушения покрытий, материалов и изоляции, а также во взрывоопасных средах.

По защищённости от воздействия окружающей среды блоки выполнены в обыкновенном исполнении и относятся к изделиям третьего порядка ГОСТ Р 52931.

Блоки по устойчивости к воздействию климатических факторов внешней среды имеют климатические исполнения УХЛ4.2 и О4.2 и степень защиты IP20.

Условия эксплуатации

Условия эксплуатации	Исполнение
	УХЛ4.2	O4.2
Температура, °С	+5...+50	-10...+55
Относительная влажность, %	30...80	30...95
при температуре, °С	до 25	до 35
Частота вибрации, Гц	до 25	до 25
амплитуда вибросмещения, мм	до 0,1	до 0,1
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m	до 400	до 400

Технические характеристики

• Переключение нагрузки от основного однофазного источника питания на резервный источник.
• Выдача запрограммированной одной из двух команд (условно - открыть/закрыть).
• Отмена запрограммированной команды по её исполнению (срабатыванию конечного выключателя).
• Напряжение питающей сети: 220В/50 Гц.
• Ток коммутации нагрузки: до 5 А.
• Потребляемая мощность: не более 1,5 ВА (питание следящего реле).
• Масса, не более: 0,2 кг.

Базовая схема использования блока БКРП-1 содержит источник резервного питания ИРП-1, пускатель бесконтактный реверсивный ПБР-2М и электрический исполнительный механизм МЭО-40/25-0,25 с однофазным электродвигателем. Механизмы можно использовать с усилием до 630Нм с однофазным электродвигателем отечественного производства, а также корейского или китайского производства. Блок ПБР-2М также воспринимает управляющие сигналы от стороннего регулирующего устройства при наличии напряжения в питающей сети. При восстановлении напряжения питания блок ПБР-2М возвращает исполнительный механизм в положение в соответствии с командным сигналом от управляющего устройства (регулятора).

Монтаж

Блок устанавливается на DIN-рейку.

Габаритные и установочные размеры

72х92х60 мм.
