Блок усилителя БУ-30М

Блок усилителя БУ-30М

преобразуют сигнал от индуктивного и резистивного датчиков в унифицированный токовый сигнал постоянного тока.

Блоки являются комплектующим изделием ГСП для автоматизированных систем управления технологическими процессами (АСУ ТП).

Блоки не предназначены для работы в средах, содержащих пары, газы и другие вещества, вызывающие коррозию и разрушения покрытий, материалов и изоляции, а также во взрывоопасных средах.

По защищённости от воздействия окружающей среды блоки выполнены в обыкновенном исполнении и относятся к изделиям третьего порядка ГОСТ Р 52931.

Блоки по устойчивости к воздействию климатических факторов внешней среды имеют климатические исполнения УХЛ4.2 и О4.2 и степень защиты IP40.

Условия эксплуатации

Условия эксплуатации	Исполнение
	УХЛ4.2	O4.2
Температура, °С	+5...+50	-10...+55
Относительная влажность, %	30...80	30...95
при температуре, °С	до 25	до 35
Частота вибрации, Гц	до 25	до 25
амплитуда вибросмещения, мм	до 0,1	до 0,1
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m	до 400	до 400

Технические данные

• Диапазон входного индуктивного сигнала 10-0-10 мГн.
• Диапазон входного резистивного сигнала 0-120 Ом.
• Диапазоны выходного токового сигнала 0-5, 0-20, 4-20 мА.
• Нелинейность преобразования не более 2,5%.
• Сопротивление нагрузки для выходного сигнала до 2 кОм (0-5 мА) и до 1 кОм (0-20, 4-20 мА).
• Максимальное расстояние до датчика не более 100 м.
• Сопротивление каждого провода линии связи (3 провода) не более 10 Ом.
• Регулировка начального и конечного значений диапазона выходного сигнала до 50%.
• Напряжение питания 220 В частотой 50 Гц.
• Потребляемая мощность не более 3 ВА.
• Масса не более 0,5 кг.

Вид входного сигнала и диапазоны выходного сигнала устанавливаются перемычками на плате.

Образцовым индуктивным сигналом для блоков используется магазин комплексной взаимной индуктивности Р5017.

Блоки в основном используются для совместной работы с индуктивными датчиками БСПИ, БДИ-6 и резистивными датчиками БСПР, БДР-П, установленными в электрических исполнительных механизмах типа МЭО, МЭМ, МЭП, механизмах сигнализации положения МСП-1, МСП-94.

Конструкция

Блок имеет два конструктивных исполнения – щитовое и в стандартном корпусе на DIN-рейку. Обе конструкции имеют пластмассовый кожух.

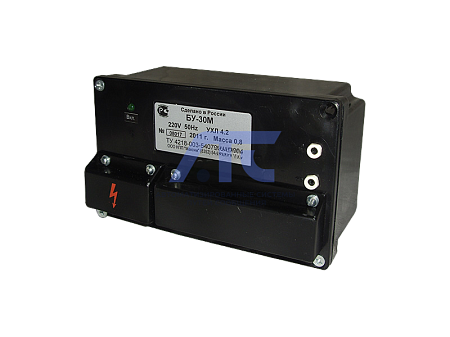

На передней панели блока щитового исполнения расположены две клеммные колодки для подключения внешних электрических цепей, оси под шлиц подстроечных резисторов «0» и «100%», индикатор «Сеть», гнёзда для оперативного подключения контрольного прибора выходного сигнала (Rвх < 10 Ом). Клеммные колодки закрываются пластмассовыми крышками.

В блоке на DIN- рейку (исполнение БУ-30М1) внешние электрические цепи подключаются под винт.

Монтаж

Блоки монтируются на щите в любом рабочем положении с креплением двумя винтами М5 за переднюю панель или на DIN-рейку.

Габаритные и установочные размеры

• Щитовое исполнение - 96х160х83 мм
• Исполнение на DIN-рейку - 88х107х66 мм
