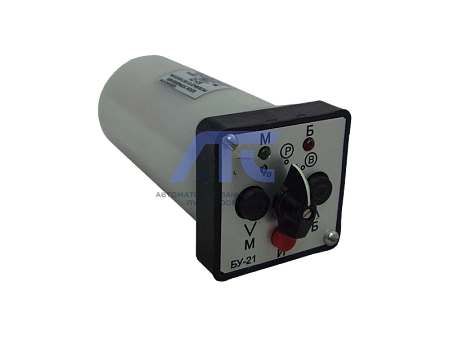

Блок управления БУ-21

Блок управления БУ-21

применяется для работы в автоматизированных системах управления технологическими процессами (АСУ ТП) и предназначены для ручного переключения управления нагрузкой с автоматического режима «А» от релейного регулирующего блока на ручное «Р» или внешнее «В» и для коммутации цепей ручного управления.

Блоки устанавливаются как непосредственно около исполнительного устройства (например, невдалеке от электрического исполнительного механизма), так и на центральном пульте управления. Они являются связующим звеном между релейным регулирующим блоком технологического процесса и исполнительным устройством. При регламентных работах или при выходе из строя автоматического регулятора блоки позволяют переключиться на ручное управление технологическим процессом непосредственно с блока или внешнее управление.

Блоки имеют климатическое исполнение УХЛ4.2 и степень защиты IP20.

Условия эксплуатации

• Температура, °С: +5...+50;
• Относительная влажность, %: 30...80;
• При температуре, °С: до 35;
• Частота вибрации, Гц: до 25;
• Амплитуда вибросмещения, мм: до 0,1;
• Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m: до 400.

Технические характеристики

• Ручное переключение цепей управления на автоматический, ручной или внешний режим управления нагрузкой.
• Кнопочное управление исполнительным устройством в ручном режиме с электрической блокировкой от одновременного включения.
• Световая сигнализация напряжения до 35 В с кнопкой индикации.
• Коммутационная способность переключающих контактов (12 трёхпозиционных групп, каждая группа замыкает внешние контакты только в одном из положений - или «А», или «Р», или «В») и кнопок управления при активной нагрузке:
       - постоянный ток 0,033...0,6 А при напряжении до 250 В;
       - переменный ток 0,033...0,6 А при напряжении до 300 В;
       - разрывная мощность контактов 25 ВА.

• Масса блока не более 0,6 кг.

Монтаж

Блоки рассчитаны на щитовой утопленный монтаж на вертикальной или наклонной плоскости. Крепление блока к щиту осуществляется двумя винтами М4 за переднюю панель.

Габаритные и установочные размеры

60х60х206 мм.
