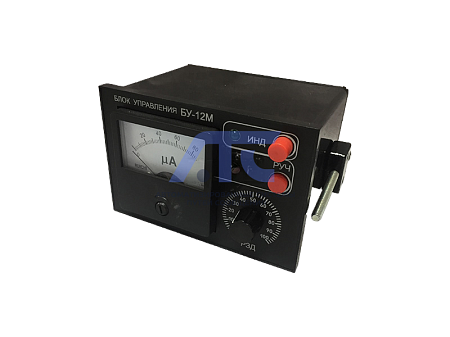

Блок управления БУ-12М

Блок управления БУ-12М

предназначен для безударного переключения управления цепями нагрузки аналогового регулирующего блока с автоматического управления на ручное и обратно, для ручного управления током нагрузки и индикации сигнала управления и сигнала датчика положения выходного вала электропривода.

Блок управления аналогового регулятора рассчитан на эксплуатацию в закрытых взрывобезопасных помещениях при отсутствии агрессивных примесей в окружающем воздухе при следующих условиях:

Условия эксплуатации

• Температура окружающего воздуха, °С: +5...+50;
• Верхний предел относительной влажности воздуха при температуре, °С: 35 и более низких температурах;
• Без конденсации влаги, %: 80;
• Атмосферное давление, мм рт. ст.: 630...800;
• Вибрация частотой не более, Гц: 25;
• Амплитуда не более, мм: 0,1;
• Напряженность внешнего магнитного поля, не более, А/м: 400.

Технические характеристики

1. Параметры питания - 220 (+22-33) В, (50±1) Гц; (60±1) Гц.
2. Потребляемая мощность, ВА - не более 5.
3. Входные сигналы 4...20 мА постоянного тока от аналогового регулятора (АР) и от датчика положения (ДП).
4. Выходные параметры:
   • для управления нагрузкой в режиме «РУЧ» 4...20 мА постоянного тока при сопротивлении нагрузки Rн ≤ 0,5 кОм;
   • шкала уставки тока ручного управления «РУЧ» 0...100% с ценой деления 2%.
5. Коммутация цепей автоматического и ручного управления нагрузкой – двухпозиционное переключение с фиксацией в положении «АВТ» - автоматическое и «РУЧ» - ручное.
6. Контроль токов нагрузки от АР и ДП осуществляется миллиамперметром РА1.
7. Габаритные размеры - 115х75х100 мм.
8. Масса, не более, кг - 0,5.
