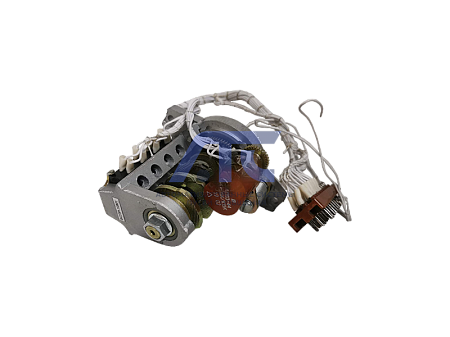

Блок сигнализации положения реостатный БСПР-10М1

Блок сигнализации положения реостатный БСПР-10М1

предназначен для преобразования положения выходного органа электрического исполнительного механизма в пропорциональный электрический сигнал и выдачи дискретного сигнала на блокирование или ограничение перемещения выходного органа в крайних или промежуточных положениях.

Для визуального наблюдения положения выходного органа механизма БСПР может иметь указатель положения в виде шкалы со стрелкой.

Условия эксплуатации

Условия эксплуатации зависят от климатического исполнения и категории размещения.

Климатическое исполнение «У», категория размещения «2»:

• температура окружающего воздуха от 243,15 до 323,15 К (от минус 30 до плюс 50°С);
• относительная влажность окружающего воздуха до 95% при температуре 308,15 К (35°С) и более низких температурах без конденсации влаги.

Климатическое исполнение «Т», категория размещения «2»:

• температура окружающего воздуха от 263,15 до 323,15 К (от минус 10 до плюс 50°С);
• относительная влажность окружающего воздуха до 100% при температуре 308,15 K (35°С) и более низких температурах с конденсацией влаги.

Технические данные

• Параметры реостата, применяемого в БСПР:

     - БСПР-10М1 - резистор ПП3-44 100(150) Ω + 1% / 100(150) Ω + 1%, 0,5 Вт.

• Напряжение питания блока не должно превышать 7 В постоянного или переменного тока. Число поворотов подвижной системы - не менее 10⋅106.
• Величина тока, проходящего через подвижный контакт резистора БСПР-10М1 не должна превышать 5 мA.
• Входной сигнал:

     - Угол поворота вала в диапазоне (0-0,25) r и (0-0,63) r.

• Конструкция блока БКВ, являющегося одним из составных частей БСПР, допускает круговое вращение вала.
• Выходной сигнал - изменение сопротивления в диапазоне:

     - (0 - 100(150)) Ω.

• Нелинейность выходного сигнала - до +2% от максимального значения выходного сигнала.
• Вариации выходного сигнала до 0,5% от максимального значения выходного сигнала.
• Дифференциальный ход микровыключателей до 30 угла поворота вала блока.
• Микровыключатели допускают коммутацию:

     - от 5 мA до 1 А при постоянном напряжении 24 и 48 В;
     - от 20 до 500 мA при переменном напряжении 220 В частоты 50 или 60 Гц.

• Масса - не более 0,3 кг.
