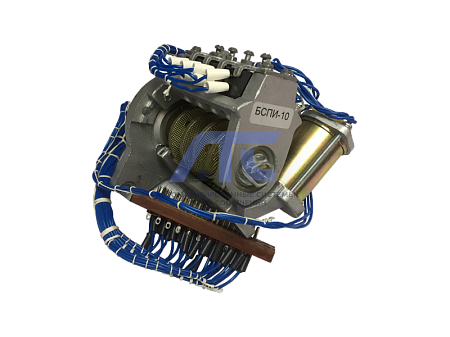

Блок сигнализации положения индуктивный БСПИ-10, БСПИ-10Ш
Блок сигнализации положения индуктивный БСПИ-10, БСПИ-10Ш
предназначен для преобразования вращательного движения в пропорциональный электрический сигнал и сигнализации или блокирования в промежуточных или крайних положениях диапазона вращения входного вала. На блоке БСПИ-10Ш дополнительно установлена шкала для визуального определения положения регулирующего органа.
Блок БСПИ-10 допускает совместную работу с блоком усилителя БУ-30М, преобразующим индуктивный сигнал в унифицированный электрический сигнал постоянного тока по ГОСТ 26.011, или с ДУП-М (дистанционный указатель положения регулирующего органа исполнительного механизма), или одновременно с обоими блоками.
Соединение между блоком БСПИ-10 и блоком БУ-30 и с ДУП-М осуществляется по трём проводам (в каждом из двух каналов).
Блоки предназначены для установки в электрические исполнительные механизмы МЭО, МЭП, МЭМ, механизмы сигнализации положения МСП-1, МСП-94, МСП-94-УД, а также в другие устройства, имеющие соответствующие присоединительные размеры.
По защищённости от воздействия окружающей среды блоки относятся к изделиям первого порядка ГОСТ Р 52931 и должны устанавливаться под защитной крышкой.
Блоки по устойчивости к воздействию климатических факторов внешней среды имеют климатические исполнения УХЛ2.1 и О2.1.
Условия эксплуатации
| Условия эксплуатации | Исполнение | |
|---|---|---|
| УХЛ2.1 | O2.1 | |
| Температура, °С | -50...+50 | -50...+50 |
| Относительная влажность, % | 30...80 | 30...95 |
| при температуре, °С | до 25 | до 35 |
| Частота вибрации, Гц | до 25 | до 25 |
| амплитуда вибросмещения, мм | до 0,1 | до 0,1 |
|
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m |
до 400 | до 400 |
Технические характеристики
- Входной сигнал - угол поворота вала блока в диапазонах (0...90)° и (0...225)°.
- Выходной сигнал – индуктивное сопротивление 10-0-10 мГн (каждого из двух датчиков).
- Напряжение питания индуктивных датчиков 12 В со средней точкой частотой 50 или 60 Гц.
- Нелинейность преобразования не более 1,5%.
- Вариация выходного сигнала не более 1,4%.
- Дифференциальный ход микропереключателей (Д703, Д713 или ВК-6) не более 3° для диапазона 0,25 об.
- Коммутационный ток микропереключателей промежуточных и крайних положений (2 + 2) шт – от 20 мА до 1 А при =24...48 В; от 20 до 500 мА при ~220 В 50 Гц.
- Длина линия связи с преобразователем не более 100 м.
- Сопротивление каждого провода линии связи не более 10 Ом.
- Потребляемая мощность не более 0,5 Вт.
- Масса блока не более 0,7 кг.
Монтаж
Блок сочленяется с выходным валом механизма или любого другого вращающегося устройства через компенсирующий несоосность крестообразный сухарь. Крепится блок двумя винтами М6 на центрирующий фланец диаметром 40 мм.
Линия связи с блоком преобразования должна быть пространственно удалена от проводов питания электродвигателей механизмов и других силовых установок. Рекомендуется прокладывать линию связи экранированным проводом.
Габаритные и установочные размеры
110х110х90 мм.
-
