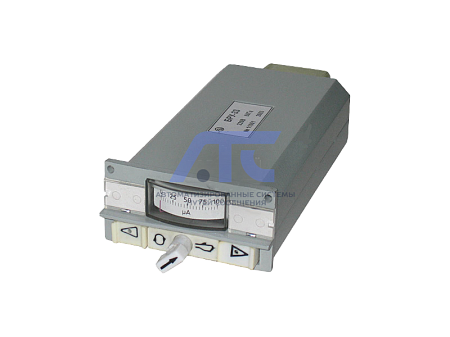

Блок ручного управления БРУ-33
Блок ручного управления БРУ-33
применяется для работы в автоматизированных системах управления технологическими процессами (АСУ ТП) и предназначен для переключения цепей управления исполнительных устройств, индикации положения цепей управления, а также, индикации положения выходного органа исполнительного устройства с помощью унифицированного токового сигнала.
Блок совмещает функции блоков БРУ-32, ДУП-М и БУ-30М.
Блоки устанавливаются как непосредственно около исполнительного устройства (например, невдалеке от электрического исполнительного механизма), так и на центральном пульте управления. Они являются связующим звеном между автоматическим регулятором технологического процесса и исполнительным устройством. При регламентных работах или при выходе из строя автоматического регулятора блоки позволяют переключиться на ручное управление технологическим процессом.
Блоки имеют климатические исполнения УХЛ4.2, УХЛ4.2 экспорт и степень защиты IP20.
Условия эксплуатации
| Условия эксплуатации | Исполнение | |
|---|---|---|
| УХЛ4.2 | УХЛ4.2 на экспорт | |
| Температура, °С | +5...+50 | -10...+50 |
| Относительная влажность, % | 30...80 | 30...80 |
| при температуре, °С | до 35 | до 35 |
| Частота вибрации, Гц | до 25 | до 25 |
| амплитуда вибросмещения, мм | до 0,1 | до 0,1 |
|
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m |
до 400 | до 400 |
Технические данные
- Ручное переключение электрических цепей с автоматического режима управления исполнительным устройством на ручной и обратно.
- Кнопочное управление исполнительным устройством в ручном режиме.
- Световая индикация наличия подачи управляющего сигнала на исполнительное (регулирующее) устройство.
- Преобразование входного индуктивного (датчик БСПИ, 10-0-10 мГн) или резистивного (датчик БСПР, 0-120 Ом) сигналов в унифицированный токовый сигнал и передача его в автоматизированную систему управления.
- Стрелочная индикация (0-100%) положения регулирующего органа исполнительного устройства с помощью унифицированного токового сигнала.
- Погрешность преобразования входного сигнала в выходной не более 2,5% от максимального значения выходного сигнала.
- Погрешность индикации положения регулирующего органа исполнительного устройства не более 2,5%.
- Коммутационная способность переключающих контактов встроенного поляризованного реле и кнопок управления при активной нагрузке:
- постоянный ток до 0,25 А при напряжении до 34 В;
- переменный ток до 0,25 А при напряжении до 220 В.
- Параметры выходных сигналов и входных сигналов стрелочного индикатора положения выходного органа исполнительного устройства:
- 0...5 мА (входное сопротивление < 500 Ом);
- 0...20 мА (входное сопротивление < 200 Ом);
- 4...20 мА (входное сопротивление < 200 Ом);
- 0...10 В (входное сопротивление > 10 кОм).
- Электрическое питание блоков осуществляется постоянным и переменным током частотой 50 или 60 Гц напряжением (24±2,4) В с током потребления не более 100 мА.
- Потребляемая мощность не более 4 ВА.
- Масса блоков не более 0,7 кг.
Монтаж
Блоки рассчитаны на щитовой утопленный монтаж на вертикальной плоскости. Крепление блока к щиту осуществляется двумя винтами М3 за переднюю панель.
Габаритные и установочные размеры
40х80х153 мм.
-
