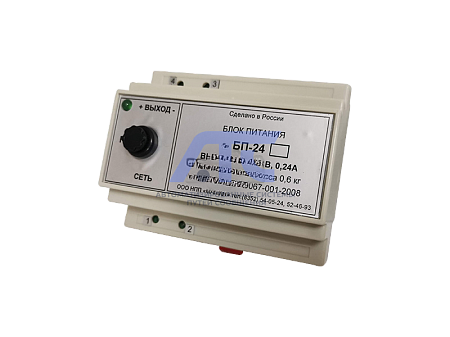

Блоки питания БП-24
Блоки питания БП-24
предназначен для питания измерительных преобразователей температуры ИП-Т10 (с датчиком - термопара), ИП-С10 (с датчиком - термосопротивление ТСМ, ТСП), входящих в состав БСП-11ВТ6.
Блок является комплектующим изделием ГСП для автоматизированных систем управления технологическими процессами (АСУ ТП).
Блоки не предназначены для работы в средах, содержащих пары, газы и другие вещества, вызывающие коррозию и разрушения покрытий, материалов и изоляции, а также во взрывоопасных средах.
По защищённости от воздействия окружающей среды блоки выполнены в обыкновенном исполнении и относятся к изделиям третьего порядка ГОСТ Р 52931.
Блоки по устойчивости к воздействию климатических факторов внешней среды имеют климатические исполнения УХЛ4.2 и О4.2 и степень защиты IP20.
Условия эксплуатации
| Условия эксплуатации |
Исполнение |
|
| УХЛ4.2 | О4.2 | |
| Температура окружающего воздуха, °С | +5...+50 | -10...+55 |
| Относительная влажность воздуха, % | 30...80 | 30...95 |
| при температуре, °С | до 25 | до 35 |
| Частота вибрации, Гц | до 25 | до 25 |
| амплитуда вибросмещения, мм | до 0,1 | до 0,1 |
|
Магнитные поля постоянные или переменные 50 Гц напряженность, А/м |
до 400 | до 400 |
Технические характеристики
- Выходное стабилизированное напряжение постоянного тока (24±10%) В.
- Выходной ток не более 240 мА.
- Напряжение питания 220 В с допустимым отклонением от -10 до +15%.
- Потребляемая мощность не более 10 ВА.
- Масса не более 0,6 кг.
Стабилизация напряжения производится по схеме «параллельный стабилизатор» (для целей искробезопасности). Допускается от одного блока БП-24М питать два блока измерительных преобразователей.
Конструкция
Блоки изготавливаются в стандартном пластмассовом корпусе на DIN-рейку.
Внешние электрические цепи подключаются под винт.
Монтаж
Монтируются на DIN-рейку.
Габаритные и установочные размеры
- 72х88х60 мм.
-
