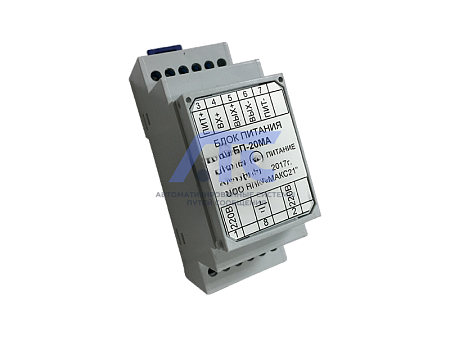

Блок питания БП-20МА
Блок питания БП-20МА
предназначен для питания токовых датчиков БД-10МА, применяемых в электрических исполнительных механизмах МЭО, МЭП, МЭМ и механизмах сигнализации положения МСП-1, МСП-94, МСП-94-УД.
Блок является комплектующим изделием ГСП для автоматизированных систем управления технологическими процессами (АСУ ТП).
Блок БП-20МА является составной частью блока сигнализации положения токового БСПТ-10МА, но может поставляться отдельно как комплектующее изделие (ЗИП).
Блок БСПТ-10МА допускается использовать в условиях, соответствующих IV группе исполнения по устойчивости к электромагнитной обстановке средней жёсткости с критерием качества функционирования группы А ГОСТ Р 50746-2000.
Не предназначены для работы в средах, содержащих пары, газы и другие вещества, вызывающие коррозию и разрушения покрытий, материалов и изоляции, а также во взрывоопасных средах.
По защищённости от воздействия окружающей среды блоки выполнены в обыкновенном исполнении и относятся к изделиям третьего порядка ГОСТ Р 52931.
Блоки по устойчивости к воздействию климатических факторов внешней среды имеют климатические исполнения УХЛ3.1 и О4.2 и степень защиты IP20, IP40 (щитовое исполнение).
Условия эксплуатации
| Условия эксплуатации |
Исполнение |
|
| УХЛ3.1 | О4.2 | |
| Температура окружающего воздуха, °С | -30...+50 | -10...+55 |
| Относительная влажность воздуха, % | 30...80 | 30...95 |
| при температуре, °С | до 25 | до 35 |
| Частота вибрации, Гц | до 25 | до 25 |
| амплитуда вибросмещения, мм | до 0,1 | до 0,1 |
|
Магнитные поля постоянные или переменные 50 Гц напряженность, А/м |
до 400 | до 400 |
Технические характеристики
- Выходное напряжение постоянного тока (27 ± 10%) В.
- Выходной ток не более 100 мА.
- Напряжение питания 220 В с допустимым отклонением от -15 до +10%.
- Потребляемая мощность не более 10 ВА.
- Масса не более 0,5 кг.
Конструкция
Схема блока питания БП-20МА и БП-20МА1 – последовательный ограничитель напряжения сверху 27 В с защитой по току нагрузки и фильтрами от помех.
Два конструктивных исполнения – щитовое (БП-20МА1) и в стандартном корпусе на DIN-рейку (БП-20МА). Все конструкции имеют пластмассовый кожух.
На передней панели блока щитового исполнения расположены две клеммные колодки для подключения внешних электрических цепей. Клеммные колодки закрываются пластмассовыми крышками. В блоке БП-20МА на передней панели имеется световой индикатор «Сеть».
В блоке щитового исполнения внешние электрические цепи подключаются к клеммам, на DIN-рейку - под зажимной винт.
Монтаж
Блоки БП-20МА1 монтируются на щите в любом рабочем положении с креплением двумя винтами М5 за переднюю панель. БП-20МА - на DIN-рейку.
Габаритные и установочные размеры
- Щитовое исполнение БП-20МА1 - 160х96х83 мм.
- Исполнение на DIN-рейку БП-20МА - 88х73х63 мм.
-
