Блок питания БП-10

Блок питания БП-10

предназначен для питания токовых датчиков БД-10, применяемых в электрических исполнительных механизмах МЭО, МЭП, МЭМ и механизмах сигнализации положения МСП-1, МСП-94.

Блок является комплектующим изделием ГСП для автоматизированных систем управления технологическими процессами (АСУ ТП).

Блоки не предназначены для работы в средах, содержащих пары, газы и другие вещества, вызывающие коррозию и разрушения покрытий, материалов и изоляции, а также во взрывоопасных средах.

По защищённости от воздействия окружающей среды блоки выполнены в обыкновенном исполнении и относятся к изделиям третьего порядка ГОСТ Р 52931.

Блоки по устойчивости к воздействию климатических факторов внешней среды имеют климатические исполнения УХЛ4.2 и О4.2 и степень защиты IP20.

Условия эксплуатации

Условия эксплуатации	Исполнение
	УХЛ 4.2	О4.2
Температура окружающего воздуха, °С	+5...+50	-10...+55
Относительная влажность воздуха, %	30...80	30...95
при температуре, °С	до 25	до 35
Частота вибрации, Гц	до 25	до 25
амплитуда вибросмещения, мм	до 0,1	до 0,1
Магнитные поля постоянные или переменные 50 Гц напряженность, А/м	до 400	до 400

Технические характеристики

• Выходной стабилизированный постоянный ток (45±5%) мА на нагрузке до 1 кОм.
• Напряжение питания 220 В с допустимым отклонением от -10 до +15%.
• Потребляемая мощность не более 8 ВА.
• Масса не более 0,5 кг.

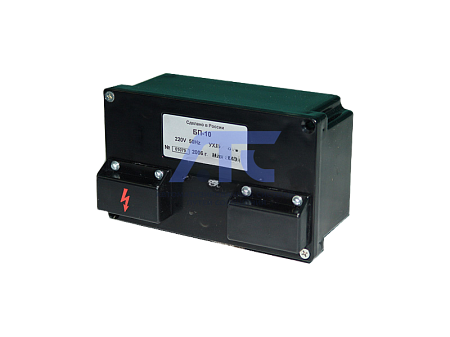

Блок имеет два конструктивных исполнения – щитовое и в стандартном корпусе на DIN-рейку. Обе конструкции имеют пластмассовый кожух.

На передней панели блока щитового исполнения расположены две клеммные колодки для подключения внешних электрических цепей. Клеммные колодки закрываются пластмассовыми крышками.

В блоке на DIN-рейку внешние электрические цепи подключаются под винт.

Монтаж

Блоки монтируются на щите в любом рабочем положении с креплением двумя винтами М5 за переднюю панель или на DIN-рейку.

Габаритные и установочные размеры

• Щитовое исполнение - 96х160х83 мм.
• Исполнение на DIN-рейку - 72х88х60 мм.
