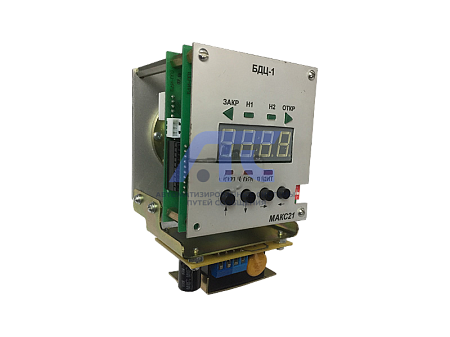

Блок датчика цифровой БДЦ-1

Блок датчика цифровой БДЦ-1

предназначен для преобразования вращательного движения в пропорциональный унифицированный электрический сигнал постоянного тока по ГОСТ 26.011, сигнализации промежуточных и блокирования крайних положений выходного вала исполнительного механизма (регулирующего устройства), а также местного указания текущего положения исполнительного механизма.

Датчики являются комплектующим изделием Государственной системы промышленных приборов и средств автоматизации (ГСП) в системах автоматического регулирования технологическими процессами (АСУ ТП) в соответствии с командными сигналами автоматических и управляющих устройств.

Датчики предназначены для установки в электрические исполнительные механизмы МЭО, МЭП, МЭМ, механизмы сигнализации положения МСП-1, МСП-94, МСП-94-УД, а также в другие устройства, имеющие соответствующие присоединительные размеры.

Датчики не предназначены для работы в средах, содержащих агрессивные пары, газы и вещества, вызывающие разрушения покрытий, изоляции и материалов и во взрывоопасных средах.

По защищённости от воздействия окружающей среды датчики относятся к изделиям первого порядка ГОСТ Р 52931 и должны устанавливаться под защитной крышкой.

Датчики по устойчивости к воздействию климатических факторов внешней среды имеют климатические исполнения УХЛ4.2 и О4.2.

Условия эксплуатации

Технические характеристики

• Входной сигнал - угол поворота вала блока в диапазоне (0...350)°.
• Выходной сигнал - постоянный ток 4-20 мА (Rн < 1кОм).
• Погрешность преобразования входного сигнала не более 1,5%.
• Амплитуда пульсации выходного сигнала не более 1%.
• Гистерезис выходного сигнала не более 1% от диапазона входного сигнала.
• Цифровая местная индикация положения выходного органа исполнительного механизма (регулирующего устройства) в процентах от диапазона входного сигнала.
• Самоконтроль работоспособности электрической схемы и выдача на индикатор сигнала «Неисправность».
• Индикация направления вращения выходного вала исполнительного (регулирующего) устройства (больше/меньше).
• Формирование сигналов при достижении виртуальных (запрограммированных) промежуточных или конечных «открыто/закрыто» положений (уставки) выходного вала исполнительного устройства.
• Электрическое питание 24 В постоянного тока (исполнения БДЦ-1/1) или ~220 В переменного тока (исполнения БДЦ-1/2).
• Потребляемая мощность не более 7 ВА.
• Масса 0,9 кг.

Датчик БДЦ-1 имеет четырёхразрядный цифровой дисплей.

Диапазон входного сигнала настраивается программно. Промежуточные и крайние положения выходного вала исполнительного механизма (регулирующего устройства) устанавливаются в виде дискретных уставок, которые отслеживают текущий сигнал датчика положения. Уставки записываются программно в энергонезависимой памяти.

Настройка всех параметров осуществляется четырёхкнопочной клавиатурой на датчике БДЦ-1 или с переносного пульта настройки (входит в комплект) и встроенного в датчик дисплея.

При отсутствии основного питания на датчике БДЦ-1 определить положение выходного вала исполнительного механизма (регулирующего устройства) можно на цифровом индикаторе датчика при подключении переносного пульта к исполнительному механизму.

Монтаж

Сочленение входного вала датчика с исполнительным механизмом или любого другого вращающегося устройства производится через компенсирующий несоосность крестообразный сухарь. Крепится датчик двумя винтами М6 на центрирующий фланец диаметром 40 мм.

По присоединительным размерам датчик БДЦ-1 полностью идентичен выпускаемым датчикам БД-10, БД-10М, БД-10МА.

Линии связи и питания блоков датчиков должны быть пространственно удалены от проводов питания электродвигателей механизмов и других силовых установок.

Габаритные и установочные размеры

80х140х110 мм.
