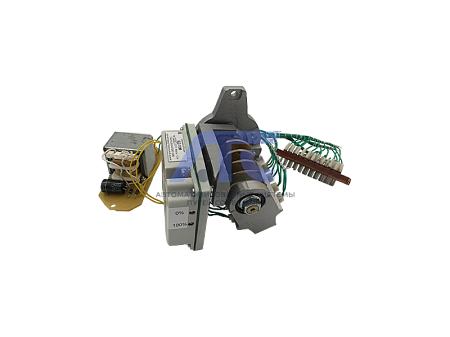

Блок датчика БД-10М
Блок датчика БД-10М
предназначен для преобразования вращательного движения в пропорциональный унифицированный электрический сигнал постоянного тока по ГОСТ 26.011 и сигнализации или блокирования в промежуточных или крайних положениях диапазона вращения входного вала.
Блок БД-10М является составной частью БСПТ-10М, но может поставляться отдельно как комплектующее изделие (ЗИП).
Соединение между блоком датчика БД-10М и блоком питания БП-20 (схема блока питания – двухполупериодное выпрямленное напряжение 24 В) осуществляется по двухпроводной (4...20 мА), по трёхпроводной или четырёхпроводной (0...5, 0...20, 4...20 мА) линиям связи.
Блоки предназначены для установки в электрические исполнительные механизмы МЭО, МЭП, МЭМ, механизмы сигнализации положения МСП-1, МСП-94, МСП-94-УД, а также в другие устройства, имеющие соответствующие присоединительные размеры.
По защищённости от воздействия окружающей среды блоки относятся к изделиям первого порядка ГОСТ Р 52931 и должны устанавливаться под защитной крышкой.
Блоки по устойчивости к воздействию климатических факторов внешней среды имеют климатические исполнения УХЛ4.2 и О4.2.
Условия эксплуатации
| Условия эксплуатации | Исполнение | |
|---|---|---|
| УХЛ4.2 | O4.2 | |
| Температура, °С | +5...+50 | -10...+55 |
| Относительная влажность, % | 30...80 | 30...95 |
| при температуре, °С | до 25 | до 35 |
| Частота вибрации, Гц | до 25 | до 25 |
| амплитуда вибросмещения, мм | до 0,1 | до 0,1 |
|
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m |
до 400 | до 400 |
Технические данные
- Входной сигнал - угол поворота вала блока в диапазоне (0...90)° или (0...225)°.
- Выходной сигнал – постоянный ток 0-5 мА (Rн < 2,5кОм), или 0-20, или 4-20 мА (Rн < 1 кОм).
- Амплитуда пульсации выходного сигнала не более 1%.
- Нелинейность преобразования не более 1,5%.
- Вариация выходного сигнала не более 1,4%.
- Регулировка начального и конечного значений диапазона выходного сигнала до 50% от диапазона изменения выходного сигнала.
- Дифференциальный ход микропереключателей (Д703, Д713 или ВК-6) не более 3°.
- Коммутационный ток микропереключателей промежуточных и крайних положений (2 + 2) шт – от 20 мА до 1 А при =24…48 В; от 20 до 500 мА при ~220 В 50 Гц.
- Длина линия связи между блоком датчика и нагрузкой не более 100 м.
- Напряжение питания блока питания БП-20 для датчика БД-10М - 220 (230, 240) В 50 или 60 Гц.
- Потребляемая мощность совместно с блоком питания не более 9 ВА.
- Масса блока датчика не более 1 кг.
-
