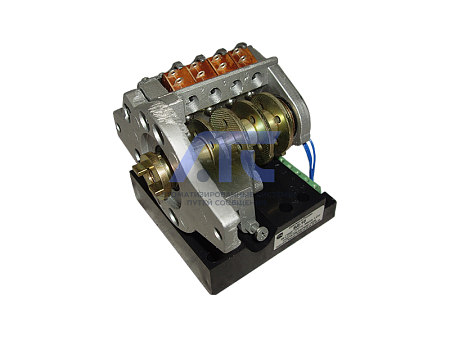

Блок датчика БД-10

Блок датчика БД-10

предназначен для преобразования вращательного движения в пропорциональный унифицированный электрический сигнал постоянного тока по ГОСТ 26.011 и сигнализации или блокирования в промежуточных или крайних положениях диапазона вращения входного вала.

Блок БД-10 является составной частью блока сигнализации положения токового БСПТ-10, но может поставляться отдельно как комплектующее изделие (ЗИП).

Соединение между блоком датчика БД-10 и блоком питания БП-10 (схема блока питания – стабилизатор тока 45мА) осуществляется по двум проводам и по двум другим проводам – с нагрузкой.

Блоки предназначены для установки в электрические исполнительные механизмы МЭО, МЭП, МЭМ, механизмы сигнализации положения МСП-1, МСП-94, МСП-94-УД, а также в другие устройства, имеющие соответствующие присоединительные размеры.

По защищённости от воздействия окружающей среды блоки относятся к изделиям первого порядка ГОСТ Р 52931 и должны устанавливаться под защитной крышкой.

Блоки по устойчивости к воздействию климатических факторов внешней среды имеют климатические исполнения УХЛ4.2 и О4.2.

Условия эксплуатации

Условия эксплуатации	Исполнение
	УХЛ4.2	O4.2
Температура, °С	+5...+50	-10...+55
Относительная влажность, %	30...80	30...95
при температуре, °С	до 25	до 35
Частота вибрации, Гц	до 25	до 25
амплитуда вибросмещения, мм	до 0,1	до 0,1
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m	до 400	до 400

Технические характеристики

• Входной сигнал - угол поворота вала блока в диапазоне (0...90)° или (0...225)°.
• Выходной сигнал – постоянный ток 0-5 мА (Rн < 2,5 кОм), или 0-20, или 4-20 мА (Rн < 1 кОм).
• Амплитуда пульсации выходного сигнала не более 1%.
• Нелинейность преобразования не более 1,5%.
• Вариация выходного сигнала не более 1,4%.
• Регулировка начального и конечного значений диапазона выходного сигнала до 50% от диапазона изменения выходного сигнала.
• Дифференциальный ход микропереключателей (Д703, Д713 или ВК-6) не более 3°.
• Коммутационный ток микропереключателей крайних и промежуточных положений (2 + 2) шт – от 20 мА до 1 А при =24...48 В; от 20 до 500 мА при ~220 В 50 Гц.
• Длина линия связи между блоком датчика и нагрузкой не более 100м.
• Напряжение питания блока питания БП-10 для датчика БД-10 ~220 (230, 240) В 50 или 60 Гц.
• Потребляемая мощность совместно с блоком питания не более 9В А.
• Масса блока датчика не более 1 кг.

Монтаж

Блок датчика БД-10 сочленяется с выходным валом механизма или любого другого вращающегося устройства через компенсирующий несоосность крестообразный сухарь. Крепится блок двумя винтами М6 на центрирующий фланец диаметром 40 мм.

Линии связи и питания блоков должны быть пространственно удалены от проводов питания электродвигателей механизмов и других силовых установок.

Габаритные и установочные размеры

110х110х90 мм.
