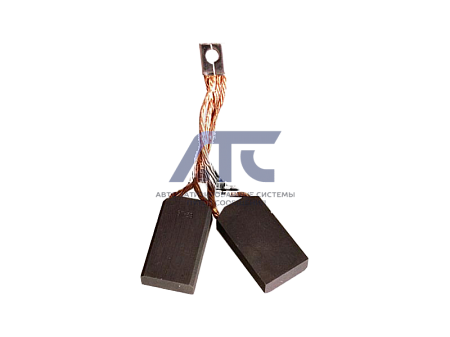

Электрощетки угольнографитные Г3

Электрощетки угольнографитные Г3

используются в генераторах с большой силой тока, генераторах и двигателях постоянного тока с напряжением менее 220В, сварочных генераторах, в системах возбуждения синхронных генераторов, на контактных кольцах одноякорных преобразователей и асинхронных двигателей.

Это расходник щеткодержателя (токосъемного устройства) из токопроводящего материала, который установлен на траверсе в узле токосъема на контактных кольцах для создания контакта с вращающимися элементами электродвигателя, а именно с блоком контактных колец.

Данные щетки Г3 для электродвигателей производят без токоведущих проводов либо с ними. Используется провод марки ПЩ — нормальной гибкости, неизолированный.

Измеряется длина токоведущего провода от центра отверстия под болт в наконечнике щетки, либо от окончания провода, если наконечник отсутствует, и до верхней части либо накладки электрощетки.

Также они могут использоваться в импортных щеткодержателях.

Технические характеристики электрощетки угольнографитной Г3:

• Твердость щетки - 7-19 H;
• Электрическое удельное сопротивление - 8-20 мкОм*м;
• Коэффициент трения - не больше 0,30;
• Плотность тока - не больше 12 А/см2;
• Давление номинальное (нажатие пружины щеткодержателя) на электрощетку - 25 кПа;
• Скорость линейная - 60 м/с.
