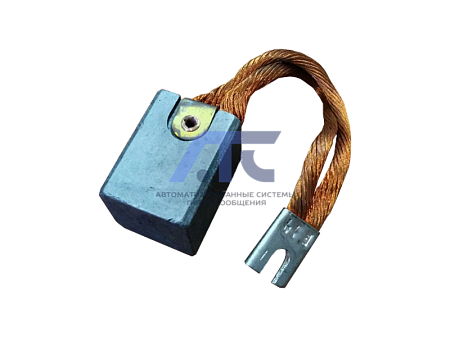

Электрощетки электрографитные ЭГ-4

Электрощетки электрографитные ЭГ-4

применяют в возбудителях турбогенераторов мощность которых менее 200мВт, преобразователях одноякорных и электрических машинах универсального назначения, электродвигателях постоянного тока малой мощности, синхронных и асинхронных двигателях с фазным ротором.

Это расходник щеткодержателя (токосъемного устройства) из токопроводящего материала, который установлен на траверсе в узле токосъема на контактных кольцах для создания контакта с вращающимися элементами электродвигателя, а именно с блоком контактных колец.

Данные щетки ЭГ-4 для электродвигателей производят без токоведущих проводов либо с ними.

Используется провод марки ПЩ — нормальной гибкости, неизолированный.

Измеряется длина токоведущего провода от центра отверстия под болт в наконечнике электрощетки либо от окончания провода, если наконечник отсутствует и до верхней части либо накладки электрощетки.

Так же они могут использоваться в импортных щеткодержателях.

Технические характеристики электрощетки электрографитной ЭГ-4:

• Твердость щетки: 2-6 H;
• Электрическое удельное сопротивление: не больше 16-6 мкОм*м;
• Коэффициент трения: не больше 0,25;
• Плотность тока: не больше 12 А/см2;
• Давление номинальное (нажатие пружины щеткодержателя) на электрощетку: 20 кПа;
• Скорость линейная: 60 м/с.
