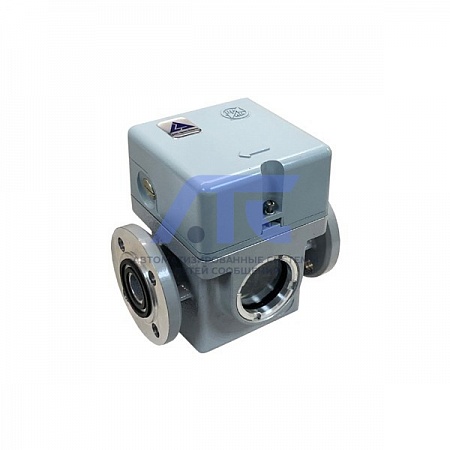

Струйное реле РСТ-25-201
Струйное реле РСТ-25-201
предназначено для защиты контакторов переключающих устройств РПН трансформаторов.Исполнение и категория реле в части воздействия климатических факторов внешней среды 01, атмосфера типа IV по ГОСТ 15150.
Высота над уровнем моря - до 2000 м.
Назначение
Струйное реле РСТ-25-201 (уставки по скорости потока масла - 0.9, 1.2, 1.5, 2.0, 2.5 м/с).
Замена реле URF-25/10.
Основные технические данные и характеристики
Контакты реле срабатывают при скорости потока масла в трубопроводе, превышающем значение уставки.
В реле предусмотрены следующие уставки по скорости потока масла: 0,9; 1,2; 1,5; 2,0; 2,5 м/с.
Тип геркона - МКА-40142А с электрической прочностью изоляции 2000В.
Струйное реле РСТ-25 имеют простую и надежную конструкцию и удобны в эксплуатации. Конструкция реагирующего блока струйного реле не имеет поплавков. В реле РСТ-25 применяются герконы повышенной электрической прочности, которые вместе с соединительными проводами размещаются в корпусе контактного узла. Они неподвижны, полностью изолированы от масла и имеют усиленную защиту от механических воздействий и атмосферной влаги. Конструкция реле РСТ-25 позволяет производить осмотр и замену контактного узла на месте установки реле без спуска масла и вскрытия.
Установочные и присоединительные размеры новых реле позволяют использовать их для замены находящихся в эксплуатации реле URF 25/10, РЗТ-25 без каких-либо переделок. Штуцер для ввода кабеля предусматривает возможность крепления металлорукава.
Технические данные
| Параметр | Значение |
|---|---|
|
Номинальное напряжение постоянного или переменного тока частотой 50-60 Гц |
220 В |
| Диапазон коммутируемых напряжений | 1-300 В |
| Минимальный коммутируемый ток | 1 мА |
|
Номинальная коммутируемая мощность при работе на активную нагрузку |
50 Вт |
|
Электрическая прочность изоляции разомкнутых контактов при переменном напряжении частотой 50-60 Гц |
20 000 В |
Предусмотрены следующие уставки срабатывания по скорости потока масла (м/с): 0,9; 1,2; 1,5; 2,0 (для струйных). Реле поставляются с заданной заказчиком уставкой. При отсутствии в заказе значения уставки, реле поставляются со значением 1,5 м/с.
-
