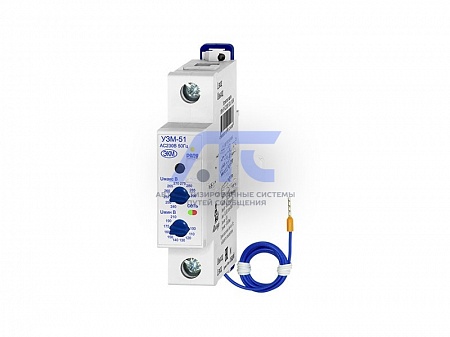

Устройство защиты многофункциональное УЗМ-51М

Устройство защиты многофункциональное УЗМ-51М

предназначено для использования в квартире, доме, офисе и т.д. с целью защиты однофазных потребителей от работы на повышенном или пониженном сетевом напряжении, защиты однофазных потребителей от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов.

Устройство может применяться в сетях любой конфигурации - TN-C, TN-S, TN-C-S, ТТ. Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). При включении УЗМ по схеме 1в, возможно дистанционное управление нагрузкой (функция импульсного реле). При отключении нулевого проводника устройство отключает нагрузку, а при подключении включает с установленной задержкой. Устройство так же снижает пусковой ток за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль, технология «zero sync»).

• Номинальный ток нагрузки 63А/250В (14 кВт)
• Максимальный ток нагрузки 80А/250В (18 кВт) не более 30 мин
• Возможность подключения нагрузки с любой стороны
• Рекомендуемые пороги 175...265В

Технические характеристики

Параметр	Ед. измерения	Значение
Параметры защиты
Уровень ограничения напряжения при токе помехи 100А, не более	кВ	1,2
Максимальная энергия поглощения (одиночный импульс 10/1000 мкс)	Дж	200
Максимальный ток поглощения, одиночный импульс 8/20мкс / повторяющиеся импульсы 8/20мкс	А	6000
Время срабатывания импульсной защиты	нс	<25
Порог отключения нагрузки при повышении напряжения, Uверх	В	240, 250, 255, 260, 265, 270, 275, 280, 285, 290
Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, Uверх.кр.	В	300 ± 15В
Порог отключения нагрузки при снижении напряжения, Uниз	В	210, 190, 175, 160, 150, 140, 130, 120, 110, 100
Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, Uниз.кр	В	80 ± 10В
Гистерезис возврата верхнего и нижнего порога от установленного значения	%	3
Питание
Номинальное напряжение питания	В	230
Частота напряжения питания	Гц	50
Максимальное напряжение питания	В	440
Электроэрозионная стойкость контактов, не менее	циклов
Потребляемая мощность, не более	Вт	1,5
Коммутирующая способность контактов
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16 мм2, медь), нагрузка АС1 (активная, резистивная)	А	63
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16 мм2, медь), нагрузка АС3 (индуктивная, реактивная)	А	25
Максимальный ток нагрузки, (не более 30 мин)	А	80
Номинальная мощность нагрузки (при AC230В)	кВт	14,5
Максимальная мощность нагрузки (не более 30 мин)	кВт	18,4
Ток перегрузки/время воздействия, мс без сваривания контактов	А/мс	2000/10
Задержка включения /повторного включения, выбирается пользователем		6 мин / 10 с
Сечение подключаемых проводников	мм2	0,5-33 (20-2AWG)
Момент затяжки винтового соединения клеммы	Hm	2,8
Диапазон рабочих температур (по исполнениям)	°С	-25...+55 (УХЛ4) -40...+55 (УХЛ2)
Температура хранения	°С	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4 или УХЛ2
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96		IP40/IP0
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Виброустойчивость	g	4
Ударопрочность	g	6
Максимальная механическая износостойкость		1*106
Максимальная электрическая износостойкость		1*105
Габаритные размеры	мм	83х35х63
Масса, не более	кг	0,16
Срок службы, не менее (на изделия выпущенные после 2015 г.)	лет	10

Пороги напряжения	верхний > 300 ± 15В	верхний 240 - 290	нижний 210 - 100	нижний <80 ± 15В
Время отключения нагрузки	0,02 сек.	0,1 сек.	10 сек.	0,5 сек.
