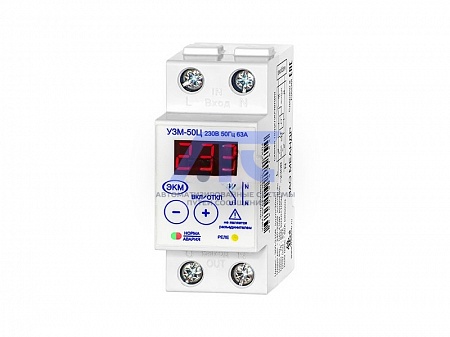

Устройство защиты многофункциональное УЗМ-50Ц

Устройство защиты многофункциональное УЗМ-50Ц

предназначено для использования в квартире, доме, офисе и т.д. с целью защиты однофазных потребителей от работы на повышенном или пониженном сетевом напряжении, защиты однофазных потребителей от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, а так же защиты сети от длительной перегрузки по потребляемой мощности.

Устройство может применяться в сетях любой конфигурации TN-C, TN-S, TN-C-S, ТТ. Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.).

Технические характеристики

Параметр	Ед. измерения	Значение
Номинальное напряжение питания	В	230
Частота напряжения питания	Гц	50
Диапазон измерения напряжения True RMS	В	80...440
Относительная погрешность измерений напряжения	%	1 ± 1 единица младшего разряда
Диапазон измерения тока True RMS	А	0,6...65
Относительная погрешность измерений тока	%	2 ± 1 единица младшего разряда
Диапазон измерения мощности	кВт	0,18...20
Параметры защиты
Регулируемый порог отключения нагрузки по превышению напряжения	В	240...295
Фиксированный порог отключения нагрузки по превышению напряжения	В	300
Регулируемый порог отключения нагрузки по снижению напряжения	В	100...210
Фиксированный порог отключения нагрузки по снижению напряжения	В	85
Гистерезис срабатывания	В	7
Регулируемый порог отключения нагрузки по превышению потребляемой мощности	кВт	0,5...14,5
Потребляемая мощность, не более	ВА	2,2
Задержка включения (повторного включения АПВ) «tоn»	с	2...999
Задержка отключения по превышению потребляемой мощности «t P»	с	10...999
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16 мм2, медь), нагрузка АС1 (активная, резистивная)	А	63
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16 мм2, медь), нагрузка АС3 (индуктивная, реактивная)	А	25
Ток перегрузки/время воздействия без сваривания контактов	А/мс	2000/10
Ток короткого замыкания без разрушения	А	3000
Максимальная мощность нагрузки (AC1 250В)	кВт	15,7
Параметры импульсной защиты
Уровень ограничения напряжения при токе помехи 100А, не более	кВ	1.2
Максимальная энергия поглощения (одиночный импульс 10/1000мкс)	Дж	200
Максимальный ток поглощения (одиночный импульс 8/20)	А	6 000
Время срабатывания импульсной защиты	нс	<25
Момент затяжки винтового соединения, не более	Нм	3
Сечение подключаемых проводников не менее	мм2 / AWG	0.5...33 / 20...2
Задержка ускоренного отключения по верхнему фиксированному порогу	с	0,02
Задержка ускоренного отключения по нижнему фиксированному порогу	с	0,1
Задержка отключения по верхнему регулируемому порогу	с	0,1
Задержка отключения по нижнему регулируемому порогу	с	10
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96		IP40/IP20
Диапазон рабочих температур	°С	-25...+55 (УХЛ4)
Температура хранения	°С	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Виброустойчивость	g	4
Ударопрочность	g	6
Максимальная механическая износостойкость	цикл	1*106
Максимальная электрическая износостойкость	цикл	1*105
Масса, не более	кг	0,17
Габаритные размеры	мм	35x83x67
Срок службы, не менее	лет	10
