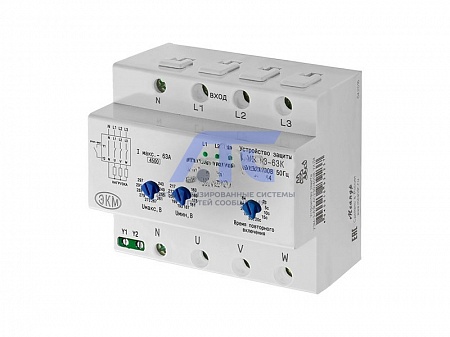

Устройство защиты многофункциональное УЗМ-3-63К, нагрузка до 63А на каждую фазу

Устройство защиты многофункциональное УЗМ-3-63К, нагрузка до 63А на каждую фазу

является разновидностью реле контроля трёхфазного напряжения со встроенным мощным трёхфазным поляризованным реле, позволяющим коммутировать большие токи. Устройство содержит функцию контроля частоты сети. Это позволяет использовать его, для включения/выключения нагрузки при работе от автономного генератора, а также для защиты различного электрооборудования от аварий сетевого напряжения. Устройство не требует подключения внешних электромагнитных пускателей для коммутации. Устройство обеспечивает защиту оборудования (производственного, административного или жилого назначения) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или перепадов напряжения на ТП (Трансформаторной подстанции), предотвращая выход оборудования из строя. Варисторная защита каждой фазы обеспечивает сохранение работоспособности при воздействии импульсов перенапряжения длительностью 8/20 мкс амплитудой до 6500А.

Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). При кратковременных снижениях сетевого напряжения менее 130В длительностью не более 100 мс, а также ниже установленного значения 170В длительностью не более 10 с, отключения нагрузки не происходит. Это позволяет не отключать нагрузку и ожидать повторного её включения с установленным временем задержки.

• Контроль обрыва фаз и контроль чередования фаз
• Максимальный ток коммутации 63А по каждой из фаз (14,5 кВт х 3)
• Контроль частоты сети 45-55 Гц
• Контроль асимметрии напряжения между фазами более 25%
• Двухпороговая защита от перенапряжения/(задержка срабатывания): >265В/0,2с, >300В/20мс
• Двухпороговая защита от снижения напряжения/(задержка срабатывания): <170В/10с, <130В/100мс
• Встроенная варисторная защита от импульсных возмущений в сети
• Переключаемая задержка повторного включения от 2 с до 8 мин
• Время срабатывания при скачках напряжения - менее 30 мс
• Наличие клеммы для дистанционного управления

Технические характеристики

Параметр	Ед. измерения	Значение
Питание
Номинальное напряжение питания	В	230
Частота напряжения питания	Гц	45-55
Максимальное напряжение питания	В	440
Потребляемая мощность	ВА	2.2
Коммутирующая способность контактов
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16 мм2, медь), нагрузка АС1 (активная, резистивная)	А	63
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16 мм2, медь), нагрузка АС3 (индуктивная, реактивная)	А	25
Номинальная мощность нагрузки (АС250В) по каждой из фаз	кВт	15,75
Максимальное коммутируемое напряжение	В	400
Максимальный пропускаемый ток короткого замыкания (не более 10 мс)	А	4500
Параметры защиты
Порог отключения нагрузки при повышении напряжения, Umax (tоткл=0,2с)	В	243, 249, 255, 261, 267, 273, 279, 285, 291, 297±3
Порог отключения нагрузки при снижении напряжения, Umin (tоткл=10с)	В	217, 211, 205, 199, 193, 187, 181, 175, 169, 163±3
Порог ускоренного отключения нагрузки при превышении напряжения (tоткл = 30 мс)	В	300
Порог отключения нагрузки при снижении напряжения (tоткл = 100 мс)	В	110
Допустимый разброс напряжений по фазам, не более	%	25
Ширина зоны «гистерезиса» порога срабатывания	%	Uном ± 2,5
Порог срабатывания по частоте (t откл = 200 мс)	Гц	45/55 +0,5
Уровень ограничения напряжения при токе помехи 100А, не более	кВ	1,2
Максимальная энергия поглощения (одиночный импульс 10/1000 мкс)	Дж	200
Макс. ток поглощения, одиночный импульс 8/20 мкс	А	6000
Время срабатывания импульсной защиты, не более	нс	25
Технические данные
t1 Задержка включения/повторного включения, переключается пользователем		2 с, 5 с, 10 с, 15 с, 20 с, 30 с, 1 мин, 2 мин, 4 мин, 8 мин
t3 Задержка отключения при повышении напряжения выше верхнего порога	с	0,2
t2 Время ускоренного отключения нагрузки при скачке напряжения	мс	30
t5 Задержка отключения при снижении напряжения ниже нижнего порога	с	10
t4 Время отключения нагрузки при провале напряжения	мс	100
Сечение подключаемых проводников не менее	мм2	16-30 (6-2 AWG)
Диапазон рабочих температур (по исполнениям)	°С	-25...+55 (УХЛ4) -40...+55 (УХЛ2)
Температура хранения	°С	–40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4 и УХЛ2
Степень защиты реле корпус/клеммы		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Виброустойчивость	g	4
Ударопрочность	g	6
Максимальная механическая износостойкость		1*106
Максимальная электрическая износостойкость		1*105
Габаритные размеры	мм	105х63х94
Масса, не более	кг	0,55
Срок службы, не менее	лет	10
