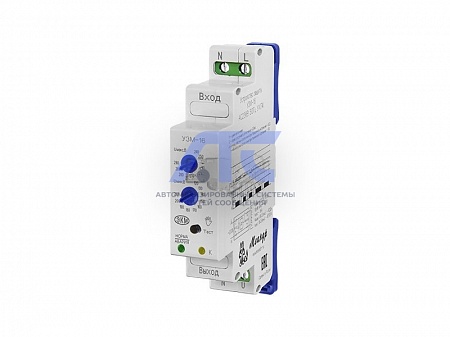

Устройство защиты многофункциональное УЗМ-16

Устройство защиты многофункциональное УЗМ-16

предназначено для использования в квартире, доме, офисе и т.д. с целью защиты однофазных потребителей от работы на повышенном или пониженном сетевом напряжении, защиты однофазных потребителей от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов.

Устройство может применяться в сетях любой конфигурации - TN-C, TN-S, TN-C-S, ТТ. Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). При включении УЗМ по схеме 1в, возможно дистанционное управление нагрузкой (функция импульсного реле). При отключении нулевого проводника устройство отключает нагрузку, а при подключении включает с установленной задержкой. Устройство так же снижает пусковой ток за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль, технология «zero sync»).

• Максимальный ток нагрузки 16А/250В (4 кВт)
• Двухпороговая защита от перенапряжения (задержка срабатывания): >240-290В / 0,1 с и >300В / 0,02 с
• Двухпороговая защита от снижения напряжения (задержка срабатывания): <210-100В / 10 с и <80В / 0,5 с
• Синхронное управление реле - замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль, технология «zero sync»
• Встроенная варисторная защита от импульсных скачков сетевого напряжения
• Функция дистанционного управления (контактор)
• Сохраняет работоспособность в широком диапазоне напряжения питания - 0...440В
• Фиксированная программируемая задержка повторного включения АПВ - 10 секунд или 6 минут
• Рекомендуемые пороги 175...265В

Технические характеристики

Параметр	Ед. измерения	Значение
Параметры защиты
Уровень ограничения напряжения при токе помехи 100А, не более	кВ
Максимальная энергия поглощения (одиночный импульс 10/1000 мкс)	Дж	42
Максимальный ток поглощения, одиночный импульс 8/20мкс / повторяющиеся импульсы 8/20мкс	А	1200
Время срабатывания импульсной защиты	нс	<25
Порог отключения нагрузки при повышении напряжения, Uверх	В	240, 250, 255, 260, 265, 270, 275, 280, 285, 290
Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, Uверх.кр.	В	300 ± 15В
Порог отключения нагрузки при снижении напряжения, Uниз	В	210, 200, 190, 180, 175, 160, 150, 140, 130, 120
Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, Uниз.кр	В	100 ± 10
Гистерезис возврата верхнего и нижнего порога от установленного значения	%	2
Питание
Номинальное напряжение питания	В	230
Частота напряжения питания	Гц	50/60
Максимальное напряжение питания	В	400
Электроэрозионная стойкость контактов, не менее	циклов	100 000
Потребляемая мощность, не более	Вт	2
Коммутирующая способность контактов
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16 мм2, медь), нагрузка АС1 (активная, резистивная)	А	16
Номинальный ток нагрузки (при сечении подключаемых проводов не менее 16 мм2, медь), нагрузка АС3 (индуктивная, реактивная)	А	4,5
Максимальный ток нагрузки, (не более 30 мин)	А	16
Номинальная мощность нагрузки (при AC230В)	кВт	3,6
Максимальная мощность нагрузки (не более 30 мин)	кВт	3,6
Ток перегрузки/время воздействия, мс без сваривания контактов	А/мс
Задержка включения /повторного включения, выбирается пользователем		6 мин / 10 с
Сечение подключаемых проводников	мм2
Момент затяжки винтового соединения клеммы	Hm	0,4
Диапазон рабочих температур (по исполнениям)	°С	-25...+55 (УХЛ4) -40...+55 (УХЛ2)
Температура хранения	°С	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4 или УХЛ2
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Виброустойчивость	g	4
Ударопрочность	g	6
Максимальная механическая износостойкость		1*106
Максимальная электрическая износостойкость		1*105
Габаритные размеры	мм	18х93х62
Масса, не более	кг	0,07
Срок службы, не менее (на изделия выпущенные после 2015 г.)	лет	10

Пороги напряжения	верхний > 300 ± 15В	верхний 240 - 290	нижний 210 - 100	нижний <80 ± 15В
Время отключения нагрузки	0,02 сек.	0,1 сек.	10 сек.	0,5 сек.
