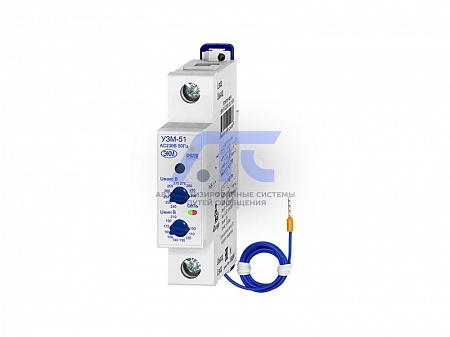

Устройства защиты многофункциональные УЗМ-51 нагрузка 63А

Устройства защиты многофункциональные УЗМ-51 нагрузка 63А

предназначено для отключения оборудования при снижении и повышении сетевого напряжения в однофазных сетях, защиты подключённого к нему оборудования (в квартире, офисе и пр.) от разрушающего воздействия скачков напряжения, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром.

Также предназначены для уменьшения пусковых токов при включении ёмкостных нагрузок. Снижение пускового тока осуществляется за счёт замыкания контактов реле при нулевом сетевом напряжении (переходе сетевого напряжения через ноль).

• Номинальный ток нагрузки 63А/250В (14 кВт)
• Максимальный ток нагрузки 80А/250В (18 кВт) - 5мин
• Двухпороговая защита от перенапряжения (задержка срабатывания): >270В/0.2 с и >300В/20 мс
• Двухпороговая защита от снижения напряжения (задержка срабатывания): <155В/10 с и <130В/100 мс
• Сохраняет работоспособность в широком диапазоне напряжения питания - 0...440В
• Подключение нагрузки при переходе сетевого напряжения через ноль

Технические характеристики

Параметр	Ед. измерения	Значение
Параметры защиты
Порог отключения нагрузки при повышении напряжения, Uверх	B	240, 250, 255, 260, 265, 270, 275, 280, 285, 290 ±3
Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, Uверх.кр.	В	300 ± 5B
Порог отключения нагрузки при снижении напряжения, Uниз	В	210, 190, 175, 160, 150, 140, 130, 120, 110, 100 ±3
Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, Uниз.кр	В	80 ± 10B
Гистерезис возврата верхнего и нижнего порога	%	3
Питание
Номинальное напряжение питания	В	230
Частота напряжения питания	Гц	50
Максимальное напряжение питания	В	440
Потребляемая мощность, не более	Вт	1,5
Потребление электроэнергии	Вт*ч	1,5
Коммутирующая способность контактов
Номинальный ток нагрузки АС1 (активная)	А	63
Номинальная мощность нагрузки (при AC230В)	кВт	14,5
Максимальный ток нагрузки (5 мин)	А	80
Максимальная мощность нагрузки (5 мин)
Максимальная мощность нагрузки (АС1 250В)	кВт	15,7
Ток перегрузки/время воздействия, без сваривания контактов	А/мс	3000/10
Ток короткого замыкания без разрушения	А	6000
Пороги напряжения		U< U низ.кр
Время отключения нагрузки		0,5 с
Технические данные
Задержка включения/повторного включения, выбирается пользователем		6 мин/10 с
Задержка ускоренного отключения по верхнему критическому порогу	мс	20
Задержка ускоренного отключения по нижнему критическому порогу	мс	100
Задержка отключения при повышении напряжения выше верхнего порога	с	0,2
Задержка отключения при снижении напряжения ниже нижнего порога	с	10
Диапазон рабочих температур (по исполнениям)	°С	-25...+55 (УХЛ4)-40...+55 (УХЛ2)
Температура хранения	°С	-40...+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2 кВ/5 кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2 кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4 или УХЛ2
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96		IP40/IP0
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Виброустойчивость	g	4
Ударопрочность	g	6
Максимальная механическая износостойкость		1*106
Максимальная электрическая износостойкость		1*105
Сечение подключаемых проводников	мм2	0.5-25 (20-4 AWG)
Момент затяжки винтового соединения клеммы не более	Hm	2,8
Габаритные размеры	мм	18х83х68,5
Масса, не более	кг	0,12
Срок службы, не менее (на изделия выпущенные после 2015 г.)	лет	10
