Реле защиты ЗЗП-1 при однофазных замыканиях на землю с изолированной нейтралью

Реле защиты ЗЗП-1 при однофазных замыканиях на землю с изолированной нейтралью

предназначена для селективного отключения защищаемого присоединения при однофазном замыкании на землю в сетях с изолированной нейтралью напряжением от 2 до 10 кВ с суммарными емкостными токами от 0,2 до 20А при использовании кабельных трансформаторов тока нулевой последовательности (ТТНП).

Вспомогательное устройство типа ВУ-1 предназначено для защиты фазочувствительного усилителя защиты типа ЗЗП-1 при перенапряжениях в защищаемой цепи. Вспомогательное устройство представляет собой фильтр L-C с частотой резонанса 50 ± 2,5 Гц. На одно устройство может быть одновременно включено до 10 защит типа ЗЗП 1.

Условия эксплуатации

• Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
• Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 50°С для исполнения УХЛ4 и от минус 10 до плюс 50°С для исполнения О4.
• Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 100 Гц с максимальным ускорением 0,25g.
• Степень защиты оболочки защиты ЗЗП1 IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69. Степень защиты оболочки и выводов устройства ВУ 1 - IP00 по ГОСТ 14255-69.

Основные параметры

Параметр	Значение
Номинальное напряжение питания постоянного тока защиты (Uпит.ном), В	24
Номинальное напряжение цепей переменного тока защиты (3 Uо ном), В	100
Номинальная частота переменного тока, Гц	50
Ток срабатывания защиты (3Iо) (на входе ТТНП типа ТЗЛ) при 3 Uo=3 Uо ном. и Uпит. = Uпит.ном, А:
- на уставке 1	0,07 ± 0,021
- на уставке 2	0,5 ± 0,15
- на уставке 3	2,0 ± 0,6
Зона срабатывания защиты при 3 Uо ном, Uпит.ном, 3 Iо = 0,2А на уставке 1 и при 3 Iо=2 Iср. на уставках 2 и 3, град	180 +20-40
Угол максимальной чувствительности при тех же условиях (j м.ч.), град:
- на уставке 1	90 +40-30
- на уставках 2, 3	90 +20-30
Время срабатывания защиты при Uпит.ном, 3 Uо ном, j м.ч. = 90 град. и двукратном токе срабатывания на всех уставках - не более, c	0,045

Технические данные

Параметр	Значение
Степень отстройки защиты от третьей гармоники тока нулевой последовательности на уставке 2 при U пит.ном; 3 Uо = 0 и токе 3 Iо от 0,1 до 1А, не менее	3
Напряжение срабатывания при 2 Iср; Uпит.ном; j м.ч. = 90° в диапазоне температур от минус 40 до плюс 40°С, B	от 20 до 40
Ток термической стойкости при Uпит.ном. в течение 1 c, А	30
Длительно допустимый ток (на входе ТТНП) при Uпит. =1,2 Uпит.ном; 3 Uо = 0, А	20
Выходные контакты	2 переключающих
Коммутационная способность контактов защиты при напряжении от 24 до 250В или токе до 2А в цепях:
- постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, Вт	50
- переменного тока с коэффициентом мощности не менее 0,5, ВА	300
Коммутационная износостойкость, циклы ВО	1 250
Потребляемая мощность:
- в цепи постоянного тока защиты при Uпит.ном., 3 Uо=0 и 3 Iо=0, Вт, не более	0,15
- в цепи напряжения 3 Uо при 3 Uo ном., Uпит. = 0 и 3 Io = 0, ВА, не более	3
- в цепи 3 Iо на входе защиты при Uпит.ном., 3 Uо ном. и j м.ч. = 90°, ВА, не более, на уставках:
- 1-й при 3 Io = 0,07А	3x10 -6
- 2-й при 3 Io = 0,5А	400x10 -6
- 3-й при 3 Io = 2,0А	10000x10 -6
Конструктивное исполнение по способу присоединения внешних проводников	переднее, заднее (винтом или шпилькой)
Габаритные размеры, мм, не более:
- защиты	118x147x168
- устройства	147х185х136
Масса, кг, не более:
- защиты	1,7
- устройства	2,6

Конструкция

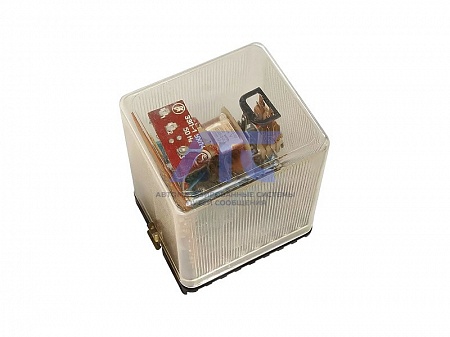

Защита выполнена с использованием современной микроэлектронной базы. Элементы схемы установлены на печатной плате. Защита размещена внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.

Структура условного обозначения

ЗЗП 1 Х4

• З - защита;
• З - земляная;
• П - полупроводниковая;
• 1 - номер конструктивной модификации;
• Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69.
