Реле защиты ЗЗН при однофазных замыканиях на землю

Реле защиты ЗЗН при однофазных замыканиях на землю

предназначена для селективного отключения защищаемого присоединения при однофазных замыканиях на землю в сетях напряжением 2-10 кВ, работающих с изолированной или заземленной через активный резистор нейтралью, а также в сетях с частичной компенсацией емкостного тока сети с токами замыкания на землю от 0,2 до 150А. Токовые цепи защиты подключаются к трансформатору тока нулевой последовательности - ТТНП.

В защите введена «Экспресс-проверка» исправности вторичных цепей ТТНП и самой защиты.

В защите имеется встроенный блок питания c выходным напряжением ± (15,0 ± 0,5) В.

Условия эксплуатации

• Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
• Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
• Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 100 Гц с максимальным ускорением 0,7g.
• Степень защиты оболочки - IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.

Основные параметры

Параметр	Значение
Номинальное напряжение питания от сети переменного тока (Uпит.ном), В	100
Номинальное напряжение цепей переменного тока (3 Uо ном), В	100
Номинальное напряжение питания цепей постоянного тока, В	±15
Номинальная частота переменного тока, Гц	50
Токи срабатывания защиты (Iср) при Uпит.ном и 3 Uо ном, А:
- на уставке 1	0,07 ± 0,02
- на уставке 2	0,25 ± 0,05
- на уставке 3	2,5 ± 0,3
Напряжение срабатывания защиты, (Uср) при 2 I ср, Uпит.ном, В:
- на уставке 1	10 ± 1,0
- на уставке 2	15 ± 1,5
- на уставке 3	20 ± 2,0
Зона срабатывания защиты (j) при Uпит.ном; 3 Uо ном; 3 Iо = 0,2А на уставке по току 1 и при 3 Iо=2 Iср. на уставках по току 2 и 3, град	180 ± 10
Угол середины зоны срабатывания (jо) при тех же условиях, град:
- на уставках 1 и 2	120 ± 10
- на уставке 3	120 ± 15
Время срабатывания защиты при Uпит.ном, поданных толчком 3 Uо ном; 3 Io = 2 Iср; j = jо, на любой уставке по току и напряжению, c, не более	0,045
Время возврата при сбросе 3 Io = 2 Iср и напряжения 3 Uо = 100 B до нуля, c, не более	0,02

Технические данные

Параметр	Значение
Защита термически устойчива:
- в течение 1 c при токе на входе защиты, А	30
- в течение 2 c при токе на входе защиты, А	18
- длительно при токе на входе ТТНП при Uпит. = 120В, jo = 120 ± 180°, 3 Uo = 120 B, A	30
Длительно допустимый ток через контакты, А	2,5
Выходные контакты	1 замыкающий
Коммутационная способность контактов выходного реле при напряжении от 24 до 250B или токе до 2А в цепях:
- постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 c, Вт	50
- переменного тока с коэффициентом мощности не менее 0,4, ВА	250
Коммутационная износостойкость, циклы ВО	5x10 3
Потребляемая мощность на входе защиты, ВА, не более:
- в цепи питания при Uпит.ном	8
- в цепи напряжения нулевой последовательности (3 Uо) при 3 Uo ном	1
- в цепи тока нулевой последовательности (3 Iо) при токе на входе ТТНП 0,5А на второй уставке по току 3 Io	0,06
Конструктивное исполнение по способу присоединения внешних проводников	переднее, заднее (винтом)
Габаритные размеры, мм, не более	132х152х200
Масса защиты, кг, не более	2

Конструкция

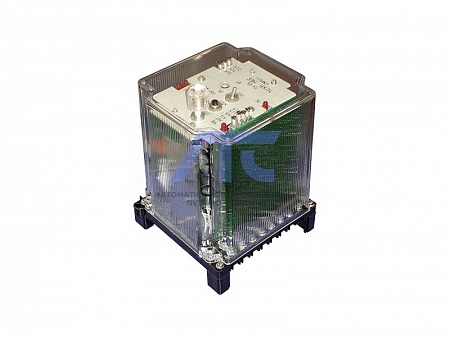

Защита выполнена с использованием современной микроэлектронной базы. Элементы схемы установлены на печатных платах. Защита размещена в унифицированном корпусе «СУРА» II габарита несъемного исполнения.

Структура условного обозначения

ЗЗН Х4

• З - защита;
• З - земляная;
• Н - направленная;
• Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69.
