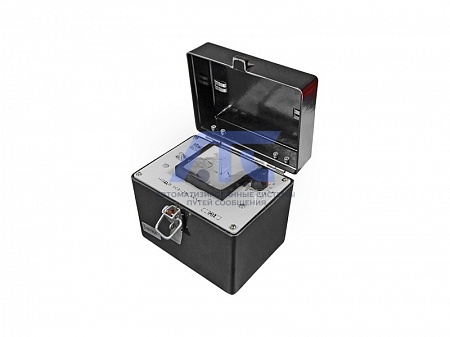

Реле сигнализации УСЗ-3М при однофазных замыканиях на землю переносное
Реле сигнализации УСЗ-3М при однофазных замыканиях на землю переносное
предназначено для определения повре...
Подробности
Реле сигнализации УСЗ-3М при однофазных замыканиях на землю переносное
предназначено для определения поврежденного присоединения или его участка при одно-фазных замыканиях на землю в компенсированных сетях напряжением 6-10 кВ.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 40°С для исполнения УХЛ4 и от минус 10 до плюс 45°С для исполнения О4.
- Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 100 Гц с максимальным ускорением 0,25g.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные параметры
| Параметр | Значение |
|---|---|
| Регулировка чувствительности | плавная |
|
Отклонения показаний приборов от величин, указанных в таблице для частот от 250 до 650 Гц, %, не более |
±40 |
| Чувствительность |
Ток на входе трансформатора (ТТНП), А |
Показания микроамперметра устройства типа УСЗ 3М, мА, на частотах, Гц |
||||
|---|---|---|---|---|---|---|
| 250 | 350 | 550 | 650 | 2000 | ||
| Максимальная | 1 | 61 | 61 | 45 | 40 | < 40 |
| Минимальная | 1 | 3 | 3 | 2 | 2 | < 5 |
| Минимальная | 5 | 15 | 13 | 10 | 9 | < 10 |
| Минимальная | 20 | 65 | 52 | 40 | 37 | < 30 |
Технические данные
| Параметр | Значение |
|---|---|
| Габаритные размеры, мм, не более | 134х118х128 |
| Масса, кг, не более | 1,3 |
Конструкция
Реле типа УСЗ-3М выполнено переносным и предназначено для использования с трансформаторами тока нулевой последовательности (ТТНП), имеется возможность установки его на панели.
Структура условного обозначения
УСЗ 3М Х4
- УСЗ - реле сигнализации замыканий;
- 3М - номер конструктивной модификации;
- Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.
-
