Реле сигнализации однофазных замыканий на землю типа УСЗ-2/2
предназначено для сигнализации при однофазных замыканиях на землю в кабельных се-тях 6-10 кВ с компенсированной нейтралью при использовании кабельных трансформаторов тока нулевой последовательности (ТТНП) типов ТЗЛ, ТЗ, ТФ и др.Условия эксплуатации
- Климатическое исполнение УХЛ или О, категория размещения «4» по ГОСТ 15150-69.
- Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ4 и от минус 10 до плюс 55°С для исполнения О4.
- Группа механического исполнения М39 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 5 до 100 Гц с максимальным ускорением 0,25g.
- Степень защиты оболочки реле IP40, а контактных зажимов для присоединения внешних проводников - IP00 по ГОСТ 14255-69.
Основные параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение питания (Uпит.ном.), В | 110, 220 |
Ток срабатывания реле (3 Io) на входе ТТНП при Uпит.ном и температуре окружающей среды плюс 20°С приведен в таблице с допустимым отклонением ±30 % для диапазона частот от 150 до 650 Гц.
| Уставка, А | Ток срабатывания, А, на частотах, Hz | ||||||
|---|---|---|---|---|---|---|---|
| 50 | 150 | 250 | 350 | 550 | 650 | 2000 | |
| 25 | з 5,0 | 1,27 | 0,71 | 0,57 | 0,49 | 0,47 | ≥2,0 |
| 50 | з 10 | 2,43 | 1,44 | 1,17 | 0,98 | 0,95 | ≥3,2 |
| 100 | з 20 | 5,07 | 2,79 | 2,28 | 1,94 | 1,89 | ≥6,5 |
| 250 | з 50 | 12,38 | 7,25 | 5,88 | 4,92 | 4,85 | ≥16 |
Технические данные
| Параметр | Значение |
|---|---|
| Выдержка времени при пятикратном токе срабатывания, мс, не менее | 40 |
|
Изменение тока срабатывания при изменении напряжения питания на ±20% от номинального значения на частотах от 150 до 650 Гц, %, не более |
±25 |
| Ток термической стойкости реле при Uпит.ном в течение 1 c, А | 26 |
| Длительно допустимый ток (на входе ТТНП) при Uпит.ном. и f = 50 Гц, А | 30 |
| Выходные контакты | 1 переключающий |
| Коммутационная способность контактов реле при напряжении от 24до 250В или токе не более 2А: | |
|
- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 с, Вт |
50 |
| - в цепях переменного тока с коэффициентом мощности не менее 0,5, ВА | 300 |
| Коммутационная износостойкость, циклы ВО | 1 250 |
| Потребляемая мощность в цепи постоянного тока в нормальном режиме, Вт, не более: | |
| - при номинальном напряжении питания 110В | 3 |
| - при номинальном напряжении питания 220В | 6,5 |
| Конструктивное исполнение по способу присоединения внешних проводников: |
переднее, заднее (винтом или шпилькой) |
| Габаритные размеры, мм, не более | 116х147х180 |
| Масса, кг, не более | 1,1 |
Конструкция

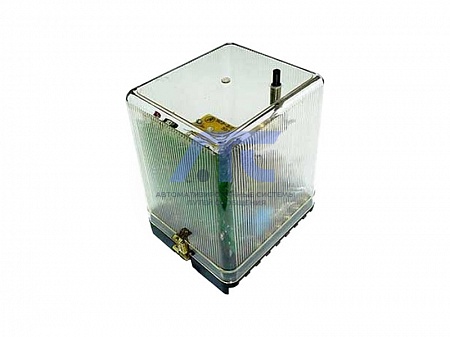

Реле выполнено с использованием современной микроэлектронной базы. Элементы схемы установлены на печатной плате. Реле размещено внутри корпуса, состоящего из основания (цоколя) и съемного прозрачного кожуха.
Структура условного обозначения
УСЗ 2/2 Х4
- УСЗ - реле сигнализации замыканий;
- 2/2 - номер конструктивной модификации;
- Х4 - климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150-69.
-
