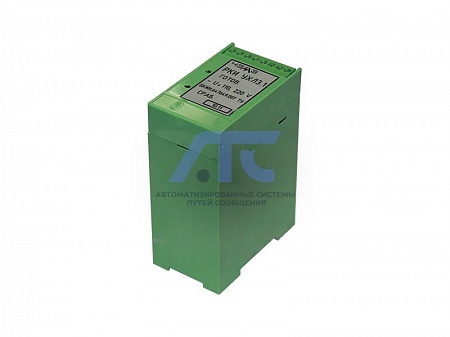

Реле контроля изоляции РКИ

Реле контроля изоляции РКИ

используется в объектах электроэнергетики для непрерывного контроля состояния изоляции цепей постоянного тока 110-220 V газовой защиты трансформаторов.

Реле предназначены для подачи сигнала (замыкание контакта) при недопустимом снижении сопротивления изоляции соединительных проводов, идущих от газового реле к панели защиты трансформатора.

Условия эксплуатации

Климатическое исполнение УХЛ или Т, категория размещения «3.1» по ГОСТ 15150-69.

Диапазон рабочих температур окружающего воздуха от минус 40 до плюс 55°С для исполнения УХЛ 3.1 и от минус 20 до плюс 55°С для исполнения Т 3.1.

Группа механического исполнения в части воздействия механических ВВФ М7 по ГОСТ 17516.1-90, при этом вибрационные нагрузки в диапазоне частот от 0,5 до 15 Hz с максимальным ускорением 3g, в диапазоне частот от более 15 до 100 Hz с максимальным ускорением 1g, многократные ударные нагрузки длительностью от 2 до 20 мс с максимальным ускорением 3 g.

Реле сейсмостойки при воздействии землетрясений интенсивностью 9 баллов по MSK-64 при уровне установки над нулевой отметкой не более 10 м.

Степень защиты оболочки реле - IP20, а контактных зажимов для присоединения внешних проводников- IP00 по ГОСТ 14254-96.

Технические характеристики

Параметр	Значение
Максимально допустимый входной ток (длительный), А	0,5
Уставки срабатывания должны быть в пределах:
- при установленной перемычке, μА	400 ± 50
- при снятой перемычке, μА	150 ± 50
Уставка блокировки срабатывания должна быть в пределах, mА	35 ± 5
Падение напряжения во входной цепи реле при токе 0,5 А, V, не более	5
Питание от сети постоянного тока напряжением Uн, V	110, 220
Диапазон изменения напряжения питания, V	от 88 до 242
Мощность, потребляемая по цепи питания, W, не более	1,0
Механическая износостойкость контактов реле, циклы ВО, не менее	100 000
Коммутационная износостойкость, циклы ВО, не менее	12 500
Конструктивное исполнение по способу присоединения внешних проводников:	переднее
Габаритные размеры, mm, не более	46х77х109
Масса реле, не более, кg	0,250

Конструкция

Элементы реле смонтированы на печатной плате в корпусе COMBICON Phoenix Contact. Реле приспособлено для установки наDIN-рейку шириной 35 мм. Рабочее положение в пространстве – любое на вертикальной плоскости.

Контактные зажимы выводов реле обеспечивают присоединение к каждому из них одного или двух медных проводников каждый номинальным сечением 1,5 мм2 или одного медного проводника номинальным сечением 2,5 мм2 и соответствуют 2 классу ГОСТ10434-82.

Структура условного обозначения

РКИ Х 3.1

• РКИ - реле контроля изоляции;
• Х3.1 - климатическоe исполнение (УХЛ, Т) и категория размещения (3.1) по ГОСТ 15150-69.
