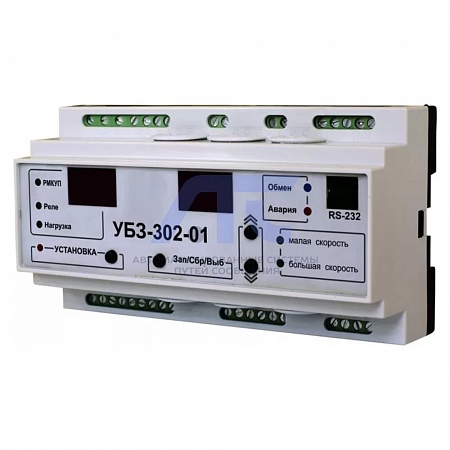

Универсальный блок защиты УБЗ-302-01

Универсальный блок защиты УБЗ-302-01

предназначен для защиты двухскоростных (двухобмоточных) двигателей, постоянного контроля параметров сетевого напряжения, действующих значений фазных/линейных токов, и проверки значения сопротивления изоляции электродвигателей.

УБЗ обеспечивает защиту асинхронных двухскоростных (двухобмоточных) электродвигателей, номинальным током от 5 до 50А при использовании встроенных токовых трансформаторов.

УБЗ обеспечивает защиту электродвигателей при:

• некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв и перекос фаз, нарушение чередования и слипание фаз);
• механических перегрузках (симметричный перегруз по фазным/линейным токам);
• превышение порога тока обратной последовательности (перекос тока);
• затянутом пуске двигателя или блокировке ротора;
• недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);
• замыкание на «землю» обмотки статора во время работы - защита по токам утечки на «землю»;
• тепловой перегрузке двигателя.

Набор тех или иных параметров защиты определяет пользователь путем программирования прибора. По каждому типу защиты возможен запрет или разрешение автоматического повторного включения (АПВ) нагрузки.

Имеет полных набор защит, реализованных в УБЗ-301. Дополнительно обеспечивает защиту от затянутого пуска и блокировки ротора, осуществляет контроль перегрева обмоток двигателя с помощью температурных датчиков.

Параметр	Значение
Тип двигателя	Лифтовой (двухобмоточный)
Ном. ток двигателя	от 5-630 А
Встроенные трансформаторы тока	Да
Подключение внешних трансф. тока	Да
Режим-звезда/треугольник	Да
Тепловая защита	Да
Кол-во защит	10
Протокол	Modbus RTU
Программа ПК	Да
Счетчик мото часов	Да
Исполнение	din-рейка
Габаритные размеры, мм	девять модулей типа S
Масса, кг	0,5
Гарантия	10 лет
